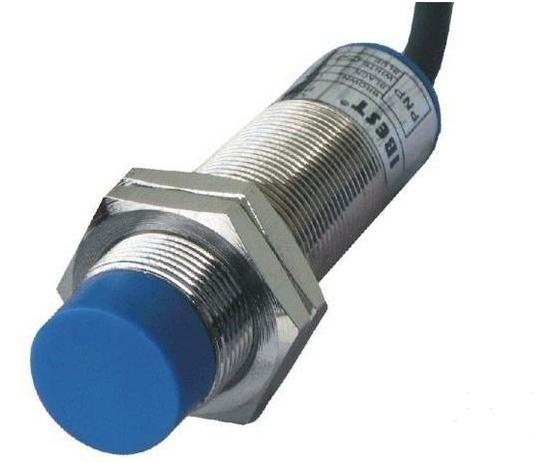

接近開關的工作原理

1.電感式接近開關工作原理
電感式接近開關屬于一種有開關量輸出的傳感器，它由LC高頻振蕩器和放大電路組成，金屬物體在接近能產生電磁場的振蕩感應頭時，    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

使物體內部產生渦流。渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

或斷。這種接近開關所能檢測的物體是金屬物體。    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

2.電容式接近開關工作原理
電容式接近開關亦屬于一種具有開關量輸出的傳感器，它的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關

時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路也隨之發生變化，由此便可控制開關的接通和關斷。這種接近開關的檢測物體，并不

限于金屬導體，也可以是絕緣的液體或粉狀物體，在檢測較低介電常數ε的物體時，可以順時針調節多圈電位器（位于開關后部）來感應靈敏度，調

節電位器使電容式的接近開關在0.7-0.8Sn的動作。

3.霍爾式接近開關工作原理
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，

其表達式為U=K·I·B/d其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。 由此可見，霍爾

效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。我門銷售的霍爾開關就屬于這種有源磁電轉換器件，它是在霍爾效應原理的基礎上，集成封裝

和組裝工藝制作而成，它可方便的把磁輸入信號轉換成應用中的電信號，又具備工業場合應用易操作和可靠性的要求。

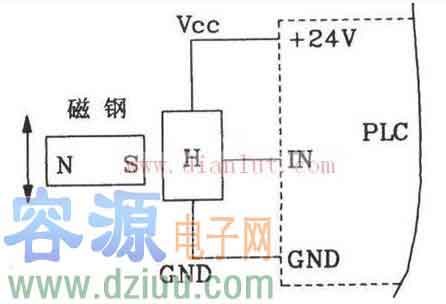

霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到的程度（如B1）時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平也隨之翻轉。輸

出端采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。 霍爾開關具有無觸電、低功耗、長使用壽命

、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，能在各類惡劣環境下可靠的工作。霍爾開關可應用于接近開關，壓力開關，里程表等，一種

新型的電器配件。容－源－電－子－網－為你提供技術支持
