如何判斷行輸出變壓器好壞的簡單方法

　　在維修中常常為判斷行輸出變壓器的好壞而大傷腦筋，用行輸出變壓器短路測試儀在靜態低壓下測試，失誤率較高。其他方法不僅煩瑣，失誤率也比較高，稍有不慎還會使故障擴大。     <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　本人現在市場上較流行的萬能電源模塊，制作了一個行輸出變壓器動態檢測儀，效果非常理想，準確率相當高。     <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　彩電開關電源 href="/wengyadianyuan/">開關電源變壓器和行輸出變壓器工作原理都是工作在高壓、高頻的下。鐵芯都是采用高導磁率的環氧鐵，經查找資料發現行變初級線圈+B和行管c極線圈的匝數相差無幾，只是線徑有所差別。萬能電源模塊帶載能力強，不會影響萬能電源模塊的工作。具體作法如附圖。     <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

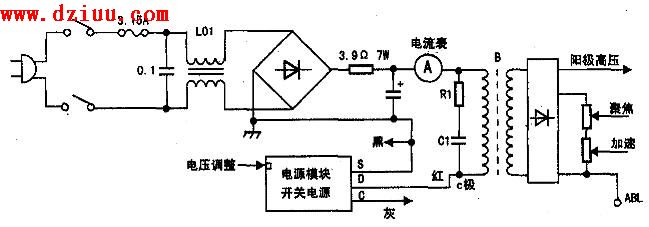

下面是詳細電路圖" >電路圖：   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

     調試具體操作如下：按附圖。找一只好的21英寸～29英寸彩電的行輸出變壓器接上。將操作臺上的雜物遠離行輸出變壓器，特別是高壓帽及行輸出變壓器的ABL端。連接好后接通電源，慢慢旋動模塊上的電壓電位器。聽到行輸出變壓器發出“吱吱”叫聲，并可以聞到高壓帽或ABL，端在空氣中放電所產生的臭氧味，停止旋動電位器，調試完畢記下電流表顯示的穩定數據。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

29英寸行輸出變壓器的電流比21英寸行輸出變壓器電流要高些，正常的行變電流為15mA～25mA，而質量差的或壞的行變電流可達50mA～100mA。掌握了經驗數據，好壞對比一目了然。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　在操作過程中，要將引線按圖連接好，做好絕緣。高壓帽和聚焦極。加速極距離要遠。以防高壓放電。安裝無誤后方可通電。ABL端對其他引腳端連續放電，那么此行輸出變壓器的初級線圈匝間有短路，造成高壓過高對四周放電，使用中要注意人身安全。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
