UPC1651調頻發射電路

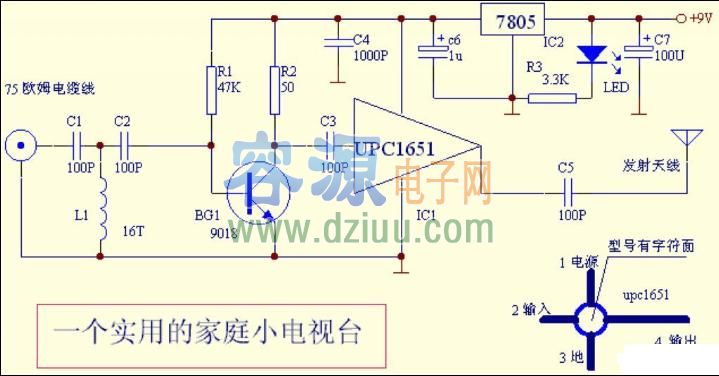

   本電路十分簡單，方便制作，采用UPC1651主要器件，UPC1651只有四個引腳，1腳是電源，2腳是信號輸入，3腳是地，4腳是信號輸出，工作電壓為5V, 集成電路UPC1651最低供電電壓為3.5V。很適合電子愛好者制作，可以用于制作無線話筒，小型視頻發射臺等。下面介紹應用電路圖；   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
