飲水機節能改造制作

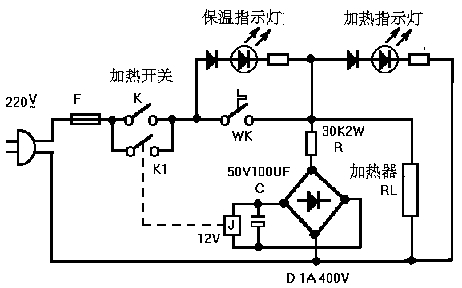

根據下面的電路圖可以看出，只在飲水機里加一個繼電器和二極管等元器件就可以搞定了。制作簡單方便。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

工作原理：


電源接通后，按下加熱開關K，電路接通，開始加熱。整流C慮波后，給繼電器J供電，繼電器開關K1閉合；當加熱器加到設定值后，溫度開關WK斷開。繼電器J失電后，繼電器K1斷開，帶過電路處于斷開。從而達到節能的目的。 本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
