第一代TTLSN54/74系列，（其中54系列工作溫度為-55℃～+125℃，74系列工作溫度為0℃～+75℃) ，低功耗系列簡稱lttl，高速系列簡稱HTTL。 本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

第二代TTL肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。

第三代為采用等平面工藝制造的先進的STTL(ASTTL)和先進的低功耗STTL（ALSTTL）。LSTTL和ALSTTL的電路延時功耗積較小，STTL和ASTTL速度很快，獲得了廣泛的應用。

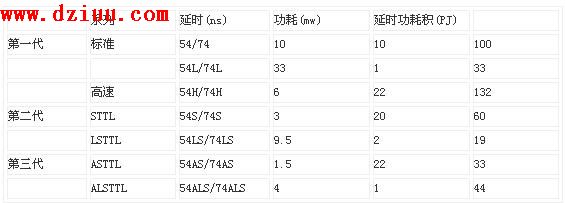

各類TTL門電路的基本性能：

電路類型TTL數字集成電路約有400多個品種，大致可以分為以下幾類：

門電路
譯碼器/驅動器
觸發器
計數器
移位寄存器
單穩、雙穩電路和多諧振蕩器
加法器、乘法器
奇偶校驗器
碼制轉換器
線驅動器/線接收器
多路開關
存儲器

特性曲線電壓傳輸特性

    瞬態特性 寄生電容和晶體管載流子的存儲效應的存在，輸入和輸出波形如右。存在四個時間常數td,tf,ts和tr。
延遲時間td
下降時間tf
存儲時間ts
上升時間tr

基本單元“與非門”常用電路形式
