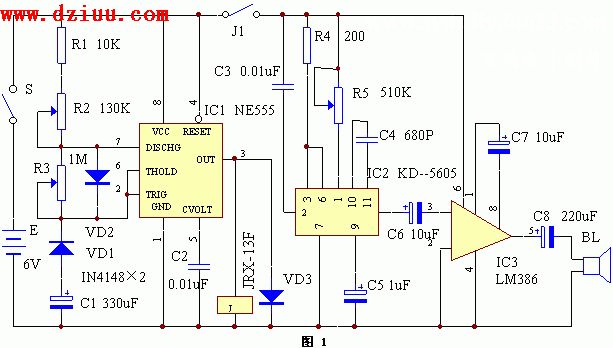

電子驅鼠器電路圖、電鼠器電路圖

電子裝置來模擬貓叫聲驅鼠是一種有效的方法。是電子裝置，貓叫聲可大可小，可快可慢，間隔時間可長可短，且電路結構簡單、成本低廉，適合電子愛好者自制用于家庭。 本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

編  號
 名  稱
 型  號
 數 量

R1
 電阻
 10K
 1

R2
 微調電阻
 130K
 1

R3
 微調電阻
 1M
 1

R4
 電阻
 200Ω
 1

R5
 微調電阻
 510K
 1

C1
 電解電容
 330u/16V
 1

C2、C3
 滌綸電容
 0.01u
 2

C4
 瓷片電容
 680P
 1

C5
 電解電容
 1u/16V
 1

C6、C7
 電解電容
 10u/16V
 2

C8
 電解電容
 220u/16V
 1

VD1、VD2
 開關二極管
 IN4148
 2

VD3
 整流二極管
 IN4001
 1

IC1
 時基IC
 NE555、uA555、LM555、5G1555
 1

IC2
 貓叫聲語音IC
 KD－5605
 1

IC3
 音頻放大IC
 LM386
 1

J
 電磁繼電器
 JRX-13F
 1

S
 開關
 　
 1

BL
 揚聲器
 　
 1

電路焊接完畢，檢查無誤，便可通電調試。主要是間隔貓叫時間，調節R2，使間隔時間為1－3分鐘為宜。調節IC2①腳上的可調電阻R5，還可以使貓叫聲變調，使其發生恐怖的叫聲。電路只要焊接無誤，幾乎不用調試正常工作。
電路調好后，晚上將其置于老鼠經常出入的地方，可明顯減少鼠害。
