自制簡易遙控開關及電路圖
時間:2010-11-09 21:54:06來源:原創 作者:admin 點擊:次
無
自制簡易遙控開關
電路特點：電路簡單，方便操作，制作成功率高，只
用彩電遙控器就可以方便操作，能非常方便地對家用電器實行開、關控制，遙控距離可達六、七米。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

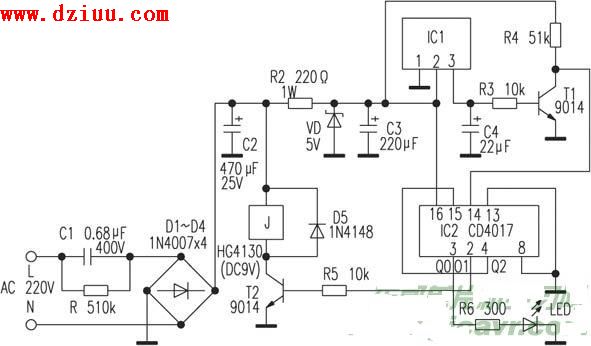

圖中ＩＣ１為彩電遙控接收頭，①腳為地，②腳為＋５Ｖ電源端，③腳為信號輸出端，未接收到信號時為＋３．６Ｖ左右，接收到信號時為０Ｖ左右，ＩＣ２為ＣＤ４０１７十進制計數／譯碼集成電路。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
交流２２０Ｖ電源經降壓、整流和濾波后得到的直流１２Ｖ電壓
繼電器的工作電壓，＋１２Ｖ再經Ｒ２限流，ＶＤ穩壓后得＋５Ｖ為電路其他部分供電。靜態時，Ｔ１導通，ＩＣ２的
為Ｑ０＝１，并保持不變，指示燈ＬＥＤ點亮。當按一下遙控器上的任一鍵時，ＩＣ１的③腳輸出一串低電平脈沖，經Ｃ４平滑后，Ｔ１由導通變為截止，ＩＣ２的腳輸入一正脈沖，Ｑ０＝０，Ｑ１＝１，Ｔ２導通，Ｊ吸合，被控制的家用電器得電工作。再按一次遙控器時，Ｑ１＝０、Ｑ２＝１，
Ｑ２端接ＩＣ２腳，使ＩＣ２復位，Ｑ０＝１，
Ｊ失電，被控制的電器斷電。
