報警功能的密碼開關
報警功能的密碼開關:

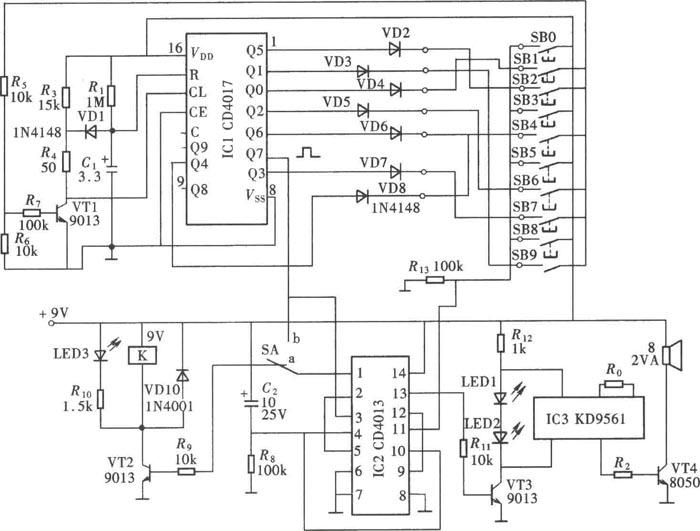

如下圖
的密碼開關由10位按鍵組成，其中有效按鍵6位，偽碼鍵4位。
有效按鍵可重復使用，該電路用它組成一個9位密碼的密碼開關。電路設有時控功能，當按動相鄰按鍵時間超過3s，則所輸入的有效碼失效。此外電路中還具有報警功能，當按動偽碼鍵后，便會觸發報警電路發出報警聲。電路組成如圖，由密碼輸入開關、密碼形成與輸出電路、開關控制電路和報警電路組成。
