1 概述
　　　電壓互感器是電力系統運行中重要設備組成，是交流電路中一次系統和二次系統間聯絡元件，用于傳遞信息供給測量儀器、儀表和保護、控制裝置等，它屬于特種變壓器，工作原理與變壓器基本。基本結構主要由一次繞組、二次繞組和鐵心構成，一、二次繞組和鐵心均有相匹配的絕緣措施，在正常下，二次回路電壓與一次回路電壓成正比。
　　　從電壓互感器的原理特性上不難看出，其二次繞組不能短路或接地運行。二次電壓的大小，與一次電壓相關，二次電壓產生的磁勢，平衡一次電壓磁勢。若發生二次回路短路故障，阻抗無限大，二次電壓等于零、磁勢也等于零，一次電壓就將作用于激磁，使鐵心嚴重飽和、正弦交變磁通變?yōu)樘菪尾ǎ�二次繞組將感應較大的電流，磁飽和會使鐵損而發熱，持續時間較長時，會使繞組的絕緣性能下降或燒壞。還會造成二次側熔斷器熔絲熔斷，影響表計：嚴重時，引起保護裝置誤動作和燒毀電壓互感器。為此，國標DL408－91《電業安全工作規程》第十章“繼電保護、儀表等二次回路上的工作要求”中強調“嚴格防止帶電電壓互感器二次回路短路或接地”。
　　2　原因
　　　引起電壓互感器二次回路短路故障原因較多，下面簡述幾種的原因!
　　(1)回路中聯結電纜短路。
　　(2)二次回路導線受潮、腐蝕及損傷而發生一相接地，又發展成二相接地短路。
　　(3)內部存在有金屬短路缺陷，造成二次回路短路。
　　(4)戶外端子箱嚴重受潮，端子聯結處產生銹蝕。
　　(5)電壓互感器接線中的隱患。
　　(6)在預試、檢修過程中遺忘。
　　3　常規檢查
　　　短路故障，可通過巡視，從以下幾種現象進行判斷，發現缺陷：
　　(1)電壓互感器運行中，本體有較大的不均勻噪聲。
　　(2)電壓互感器運行時，本體有較高的溫升，有較大的異味。
　　(3)所接表計指示不正常、保護裝置誤動作。
　　(4)電壓互感器燒壞、二次繞組燒壞。
　　4　在線監測及防護
　　　電壓互感器在電力系統運行中數量較多，而且每臺設備二次側又有多組繞組，在運行人員巡查過程中很難及時發現故障缺陷，使之缺陷長期存在，最終造成重大的人身和設備事故。下面介紹一種方法，
　　

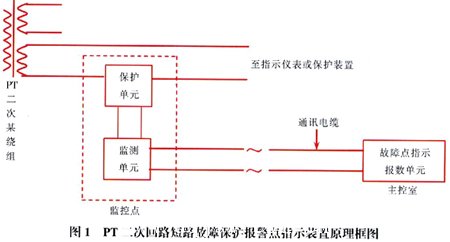

　　 圖1的工作原理：由監測單元通過分別監測PT二次各回路中的電流，當回路電流升至值并持續時間時[注：保護、報警電流臨界值及保護動作時間可設定(初始值：電流≥8A，20ms)]，視為該二次同路短路，發給保護單元信號，使保護單元動作、斷開(該單元接通應有阻抗匹配功能)，發給故障點指示報警單元(安裝在主控室內)聲、光報警并指示出故障點的所在回路，便于檢修人員及時找到故障所在的回路。
　　　既可進行在線監測，又有對電壓互感器二次同路短路自動缺陷消缺、并有故障點指示的作用。
　　5　結束語
　　(1)電壓互感器二次回路短路故障加強巡查的方法，通過故障所發生的現象發現缺陷，也在線監測的辦法，及時發現故障隱患，及時消缺，從而避免該故障對人身及設備的安全隱患。
　　(2)實時監測電壓互感器二次回路短路故障的方法同樣符合DL408-91導則中規定。
