AD623構成的CCD模擬輸出信號電路圖

      AD623是一個集成單電源儀表放大器，它能在單電源（+3V到+12V)下提供滿電源幅度的輸出。它允許使用單個增益設置電阻進行增益編程，以得到更好的靈活性。

      符合8引腳的工業標準配置。在無外接電阻條件下，AD623被設置為單增益（G=1）。在外接電阻后，AD623可編程設置增益，增益最高可達1000倍。

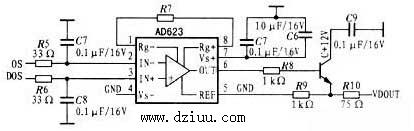

      AD623集成了3路運放．可單電源或雙電源工作，具有較高的CMRR和極低的電壓漂移，除了一個控制可編程增益的外接電阻外，元件都集成在內部，提高了電路溫度穩定度和可靠性。應用AD623的CCD模擬信號電路如圖。

      將視頻信號補償輸出分別送至AD623的反相和同相輸入端．在AD623的輸出端接一級射極跟隨器以增強信號的驅動能力。選用該器件可消除采用普通運放和外圍電阻所引起的輸出信號的溫度漂移。
