調頻信號發生器的基本工作原理

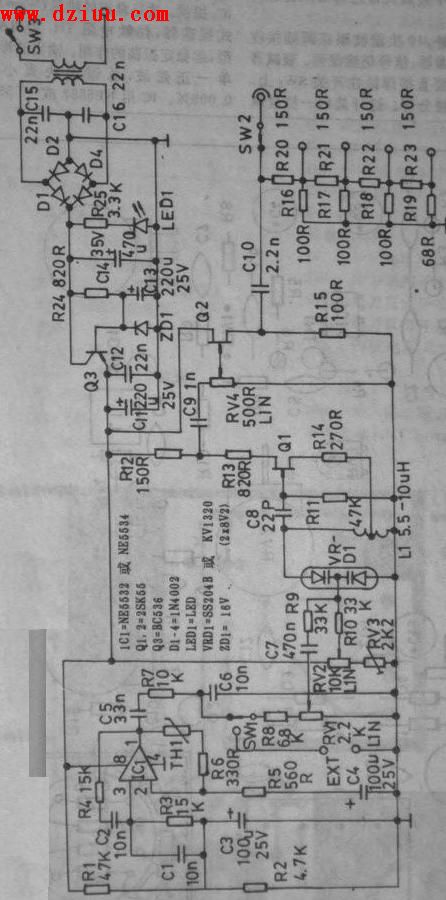

調頻信號發生器的方框圖如下，它由場效應晶體管高頻振蕩器、雙變?nèi)?a href=http://www.mnu8.com/dz/21/2009624231055.shtml target=_blank class=infotextkey>二極管、低頻振蕩器、低阻抗變換器、50歐衰減器等部分組成，完整電路如圖2， 本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

高頻振蕩器結構簡單，只有一個波段，頻率范圍為8.6~11.5MHz,其10次諧波能覆蓋由雙變?nèi)荻�極管（BB294B型或KV1820型）與線圈L1一起完成，要求電容變化量為： 本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

上述變?nèi)荻�極管的電容變化量能滿足要求，線圈用30~36#規格的漆包線，在6mm的磁芯上繞30匝，并在5圈上抽頭，5mm線圈袋39匝在5圈處抽頭，兩個線圈串聯，電感量在5.5-10uH可調。

VRD1變?nèi)荻�極管與R9和R10連接，直流電們允許在0.8V-9.6V變化，最小電壓由RV3調節，度盤刻度在180，最大電壓由RV2調節，其值約為：

場效應管Q1為高頻振蕩器，性能穩定，振幅在整個頻度范圍內幾乎不變。Q1的漏極輸出約2V。R12和R13組成分壓器，以減小輸出強度。Q2與源極跟隨器
