應用可控硅電路搶答器電路

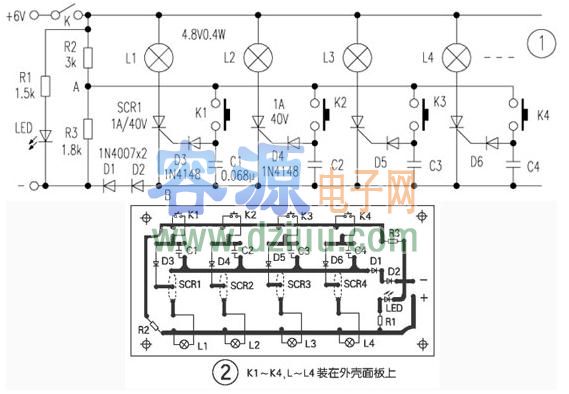

電路見圖１。合上電源開關Ｋ，電阻３ｋΩ與１．８ｋΩ分壓后，Ａ點電位大約為２．２Ｖ，Ｂ點電位為０Ｖ。主持人宣布開始搶答后，設某一按鈕（假設Ｋ１）按下，則對應的單向可控硅ＳＣＲ１導通，Ｌ１亮。ＳＣＲ１導通后，２只１Ｎ４００７二極管使Ｂ點電位鉗位在１．４Ｖ左右，可控硅陰極電位都為１．４Ｖ。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

當其他組再按下按鈕時，接在可控硅觸發極上的二極管存在０．７Ｖ的壓降，故觸發極與陰極間的電壓僅０．１Ｖ左右，這不能使對應的可控硅導通，對應的指示燈不會亮。第一輪搶答結束后，主持人斷開Ｋ使可控硅關斷，然后再合上Ｋ便可進行下一輪的搶答。圖中ＬＥＤ為電源指示，本電路搶答組數可任意擴展。如需在燈亮的發出聲響，可Ｂ點與電源負極的１．４Ｖ電壓音樂ＩＣ或訊響器發出聲響的觸發電壓。圖２是印制電路圖。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

實驗點評：


可控硅采用ＭＣＲ １００－８，Ｌ１、Ｌ２、Ｌ３均采用６Ｖ小燈泡，按圖接好線路。當按下Ｋ１時，燈Ｌ１亮，但按下Ｋ２時，Ｌ２也亮，按Ｋ３時也一樣，不能實現搶答功能。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

分析原因，在ＳＣＲ１導通時，測得Ａ點電位為２．２Ｖ，Ｂ點電位約１．２Ｖ（二極管正向壓降的離散性，兩只二極管正向壓降不足１．４Ｖ），ＡＢ間有約１Ｖ的電壓，故電壓會造成ＳＣＲ２或ＳＣＲ３的導通。于是Ｒ３，當Ｒ３調為１．５ｋΩ時，ＳＣＲ１導通后，ＳＣＲ２、ＳＣＲ３均不導通，實現文中所述搶答功能。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

，在電源指示支路中，建議Ｒ１按下列公式求�。海遥保剑ǎ眨保�Ｕ２）／Ｉ，式中Ｕ１為電源電壓，Ｕ２為發光二極管壓降，通常為１．８Ｖ，Ｉ為發光二極管工作電流，通常為５～１５ｍＡ，，圖中Ｒ１選用５ｋΩ左右為宜。    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
