無靜態功耗觸摸延熄開關電路

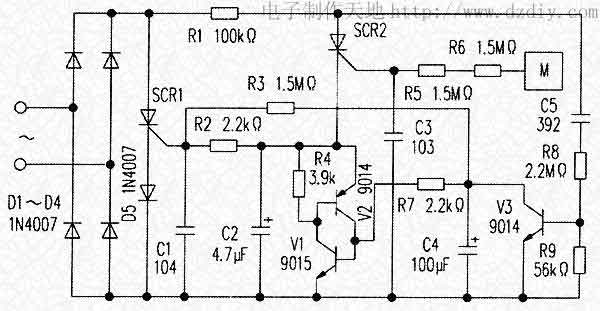

無靜態功耗觸摸延熄開關.電路如圖所示。由于在圖中的R8處，串聯了一個耐壓400V以上的小容量電容C5，平時沒有任何靜態電流。每次SCR1導通的時候，此小容量電容通過R1、R8、R9放電，延熄結束后，220V脈動直流電向此小容量電容快速充電。由于V1、V2導通時，C4上電壓只有0.6V左右，要把C4上不多的電荷放掉，對于電容C5只要幾千皮法即可，圖中C5為3900PF／500V。
三極管V1、V2構成模擬單向可控硅，一旦導通，就快速進入飽和狀態，對應C2上的電荷快速被釋放，結果SCR1快速關斷。由于采用了模擬單向可控硅，觸發電流極小，不到1微安，因此R3阻值可以取得很大，對應C4容量可以很小，讓C4電荷放掉的R8支路電流也可相應降低。如果三極管V3電流放大倍數大于50，C5容量還可減小。經實驗，C5取2200pF，R8取3.3MΩ，也能正常工作。圖中R3取1.5MΩ，C4取l00μF，延熄時間實測68秒。所有電子元件成本約為1.58元。
本文地址：http://www.mnu8.com/dzdiy/15502805433166.shtml
本文標簽:
- 上一篇文章：單觸摸片無靜態功耗觸摸開關電路
- 下一篇文章：TL494搭建的PWM直流電機調速電路
-
昆侖通態觸摸屏無線采集4-20mA模擬量信號有效距離5KM
本方案是昆侖通態觸摸屏與4臺DTD433FC無線模擬量信號測試終端進行無線 Modbus 通信的實現方法。本方案中昆侖通態觸摸屏作為主站顯示各從站的模擬量信號，傳感器、DCS、PLC、
關鍵詞： 所屬欄目：元器件知識 -

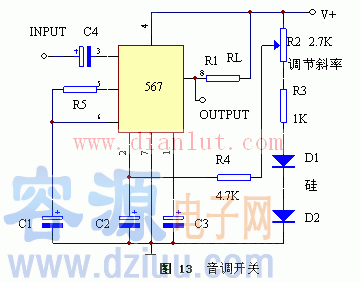

基于LM356的音調開關電路原理圖
LM567為通用音調譯碼器，當輸入信號于通帶內時提供飽和晶體管對地開關，電路由兩個檢波器構成，由電壓控制振蕩器確定譯碼器中心頻率。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、調解和遙
關鍵詞： 所屬欄目：音頻功放電路 -
cd4093應用開關電路(應急照明燈電路圖)
cd4093應用開關電路.文中介紹CD4093應用開關電路，用于應急照明使用，電路采用9V供電，CD4093為控制芯片，電路簡單、適用性強。如圖所示為一種用發光二極管構成的
關鍵詞：LED照明電路 所屬欄目：集成塊資料 -
燈籠光控自動開關電路
新春佳節，紅紅的大燈籠給節日增添了不少喜慶吉祥的氣氛。但絕大部分的燈籠都是靠人工手動開／關，使用不便。其實，電子愛好者只要做一個實用的光控自動開關，就可使燈籠在
關鍵詞： 所屬欄目：電子制作 -

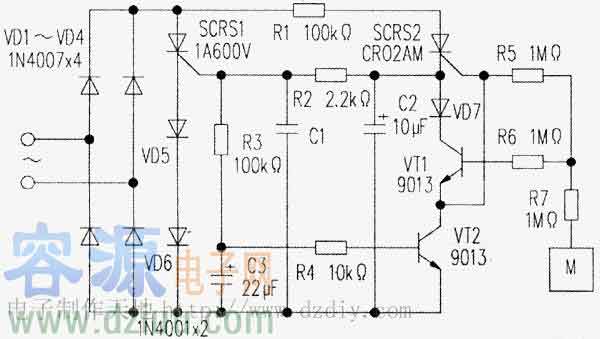

單觸摸片無靜態功耗觸摸開關電路
電路如圖所示。二極管VD1—VD4構成橋式整流，可控硅SCRS1在電路中進行電源通斷控制。小電流觸發可控硅SCRS2實現觸摸開的控制，三極管VT1實現觸摸關的控制。平時可控硅
關鍵詞： 所屬欄目：電子制作 -

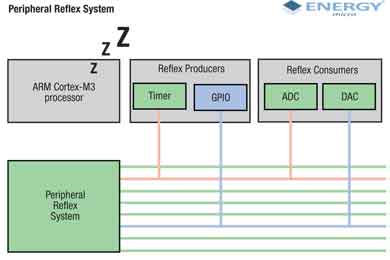

如何設計和實現可延長電池壽命的低能量觸摸系統
觸摸感應屏幕為手持設備增添了許多功能。它們還可以節省（電池）壽命。盡管在過去幾年中設計低能耗系統取得了很大進展 - 電池能量密度更高，電子消耗更少，電源管理更精細
關鍵詞： 所屬欄目：設計編程 -

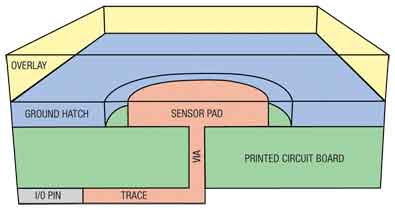

電容式觸摸傳感技術的性能優化與應用
隨著觸摸屏變得越來越復雜，使用它們進行設計變得更具挑戰性。幸運的是，良好設計的規則沒有改變，并且有許多解決方案可以幫助您應對挑戰。人機界面（HMI）在過去幾年中經歷
關鍵詞： 所屬欄目：設計編程 -

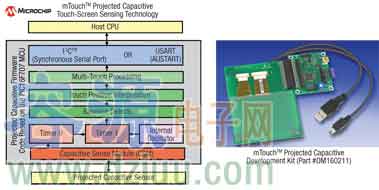

構建移動多傳感器的觸摸顯示系統
移動設備似乎都有觸摸屏顯示器，而且通常還有許多其他傳感器。了解底層技術可以幫助您評估這些設計中不可避免的權衡。現代游戲，醫療和移動設備主要由集中顯示器為主要用戶
關鍵詞： 所屬欄目：設計編程 -

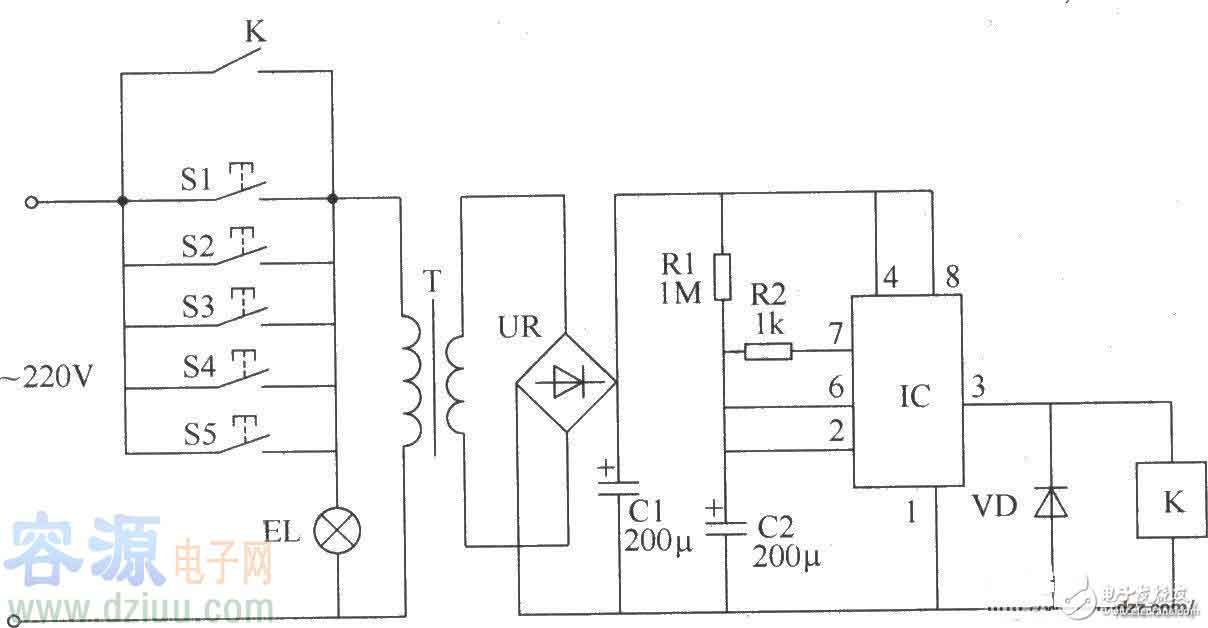

易改實用的排氣扇延時開關電路
此種排氣扇延時開關優點如下：1、不改變布線，不改變現有墻壁開關外觀。通常墻壁開關只將火線引入墻壁開關暗盒內，而許多排氣扇延時開關都需要同時接入零線和火線，這給改造
關鍵詞： 所屬欄目：其他文章 -
單板觸摸傳感器
該系統在振蕩器的容量負載低于它的頻率這一原則上操作。當異物進入并且觸碰到觸摸板，U1的頻率就會下降。這將從U1從U2的通帶消除振蕩信號，這使U2解鎖，關閉LED，并且使得Q1的集電極變為低
關鍵詞： 所屬欄目：傳感器技術 -
金屬接近開關電路圖解
當金屬不靠近探頭時，高頻振蕩器工作，振蕩信號經DV1、DV2倍壓整流，得到一直流電壓使BG2導通，BG3截止，后續電路不工作。當有金屬靠近探頭時，由于渦流損耗，高頻振蕩器停振，BG2截止，
關鍵詞： 所屬欄目：傳感器技術 -

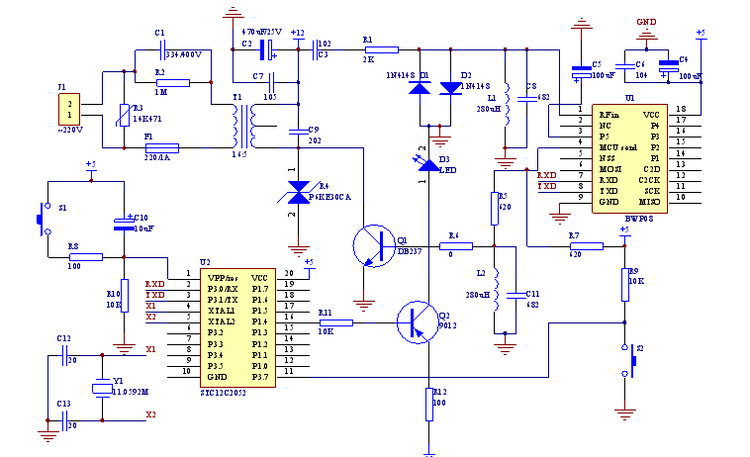

基于51單片機的電力載波通信開關電路的制作(圖文)
一、原理圖： 二、C程序源代碼 /*
此程序已經經本人親自調試運行過，如有疑問，請聯系
QQ：286288986
*/
#include //預定義頭文件
#define uchar unsigned char //宏定義
sbit k
關鍵詞：單片機開關穩壓電源51單片機 所屬欄目：電路圖 -

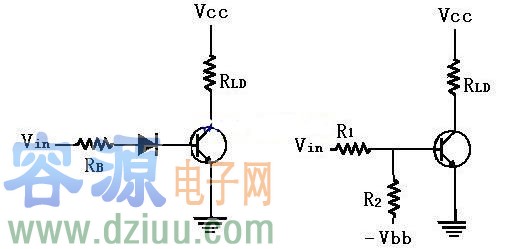

三極管開關電路改進接法電路圖(圖文)
我們所設定的低電壓準位未必就能使三極管開關截止，尤其當輸入準位接近0.6伏特的時候更是如此。想要克服這種臨界狀況，就必須采取修正步驟，以保證三極管必能截止。圖6就是針對這種狀
關鍵詞： 所屬欄目：電路圖 -

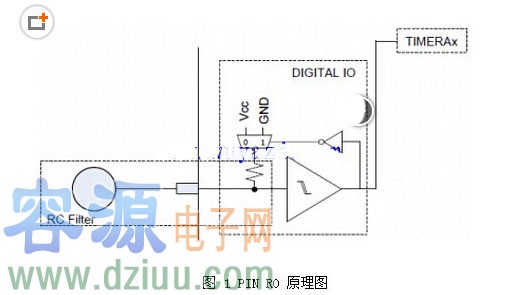

電容觸摸MSP430電路與LED驅動電路圖
MSP430系列單片機以低功耗和外設模塊的豐富性而著稱，而針對電容觸摸應用，MSP430的PIN RO 電容觸摸檢測方式支持IO 口直接連接檢測電極，不需要任何外圍器件，極大的簡化了電路設計，而
關鍵詞：LEDLED電路圖LED驅動電路圖 所屬欄目：電路圖 -

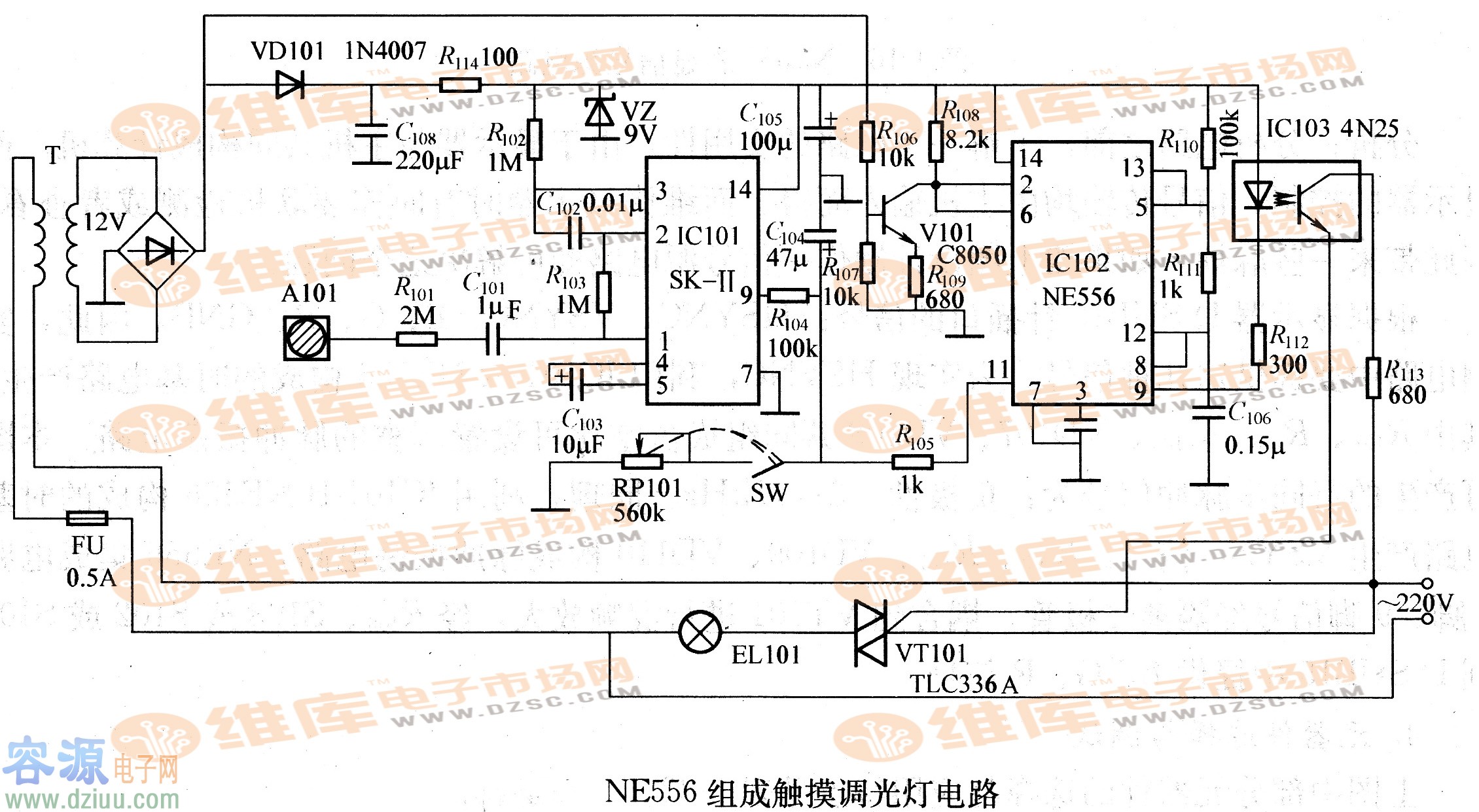

NE556組成觸摸調光燈電路
（1）NE556與FX556、LM556、uA556等一些雙極雙時基集成電路引腳功能一樣，主要電參數相近，因此，在許多的一些實用電路中可以互相借鑒。另外，還有CMOS型的雙時基集成電路，例如CH7556、
關鍵詞： 所屬欄目：電路圖 -

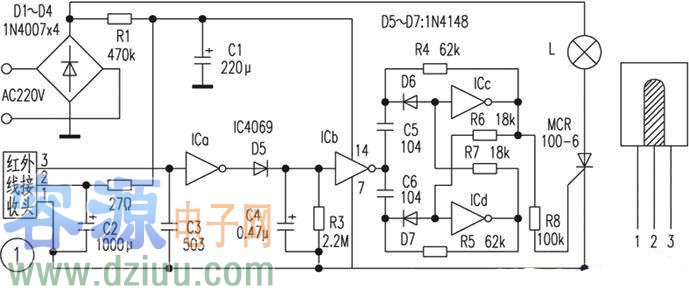

IC4069簡易紅外遙控開關電路圖
4069簡易紅外遙控開關電路圖。現在家庭中TV、VCD、VCR等紅外遙控發射器擁有量較普遍，本電路針對它們的性能而構思，使遙控發射器發揮另一用途：發射紅外信號，控制照明燈具，其控制距離
關鍵詞： 所屬欄目：電路圖 -

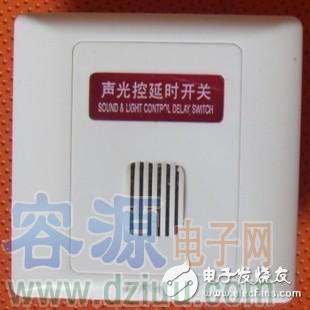

LM358應用電路之聲控延時開關電路
