普通FM收音機制作“竊聽器”無線話筒

這里向各位介紹的一部袖珍發射機，十分適合初學者，電路簡單易制，造價低廉，輸出功率不超過5－8mW，發射范圍 在房屋區可至300米左右，用一部普通的FM收音機接收，顯示其靈敏度和清晰度俱佳，電路設計中最富挑戰性的部份只需用3V電源和半波天線便有如此的 發射能力。，電路的零件十分之少，故可將之安放在一個火柴盒（比國內－般火柴盒大）里，竊聽器，可謂神不知、鬼不覺，不過，并非限于 這用途上，可將之安置在嬰孩房、閘門或走廊通道，監視，此外亦可當夜間保安裝置。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686�！�

     <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686�！�

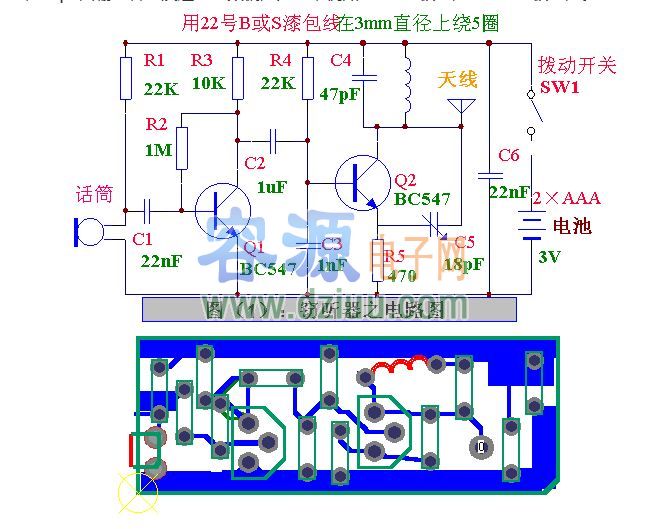

電路之電流損耗少于5mA，用兩枚干電池可連續工作80至100小時。 　　電路在正常工作下非常穩定，頻率漂移極小，測試：工作8小時之后，仍不需再校接收機。唯一影響輸出頻率是電池的狀況，當電池老化時，頻率有輕微改變。 　　借制作，學習有關FM發送，可了解其優越的地方，特別它產生無噪聲的極高質訊號，即使低功率發送，也很取得的范圍。 電路工作原理 　　從圖（1）電路可見分兩級，一級音頻放大器和一級RF振蕩器。 　　駐極體話筒內藏有一枚FET，如您喜歡的話，可視之為一級，FET將話筒前振膜之電容變化放大，這駐極休話筒很靈敏的原因。 　　音頻放大級乃由其射極晶休管Q1擔任，增益約20至50，將放大的訊號送往振蕩級之基極。 振蕩級Q2工作于約88MHz之頻率，這頻率由振蕩線圈（共5圈）和47pF電容器的，該頻率也決定于晶體管、18pF回輸電容器及還有少數偏壓元件，例如470Ω射極電阻和22K基極電阻。
