　　LAI816是日本三洋公司生產的單片AM/FM立體聲收音集成電路，適用于l.5V的低電壓收音機、隨身聽收放音機中。

　　1、LAl816內電路方框圖及引腳功能

　　LAl816集成塊內部包括AM和FM兩部分。AM部分有高頻放大、混頻、本振、中放、檢波、AGC、緩沖放大器;FM部分有高頻放大、混頻、本振、中放、鑒頻、立體聲解碼器。附屬電路有AM/FM轉換電子開關，立體聲指示燈驅動電路。其集成塊的內電路方框圖如圖1-1所示，圖為外形圖，圖為內電路方框圖。

　　　　　　　　　　　　　　　　　　　　　　　　　圖1-1 LA1816外形及集成塊的內電路方框圖

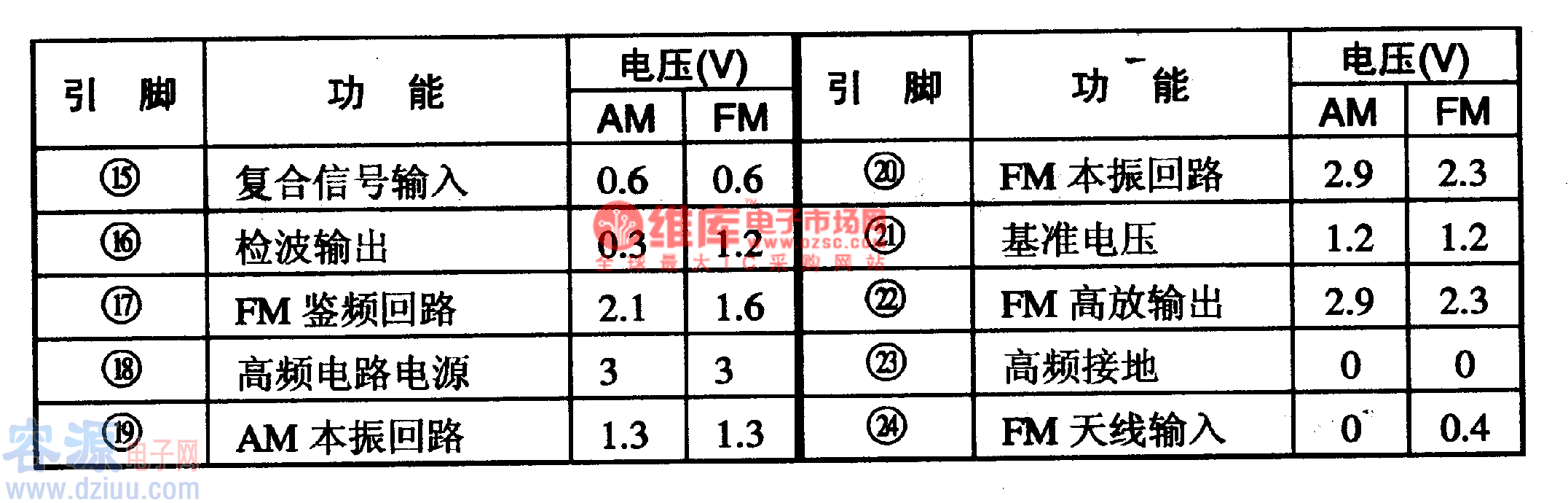

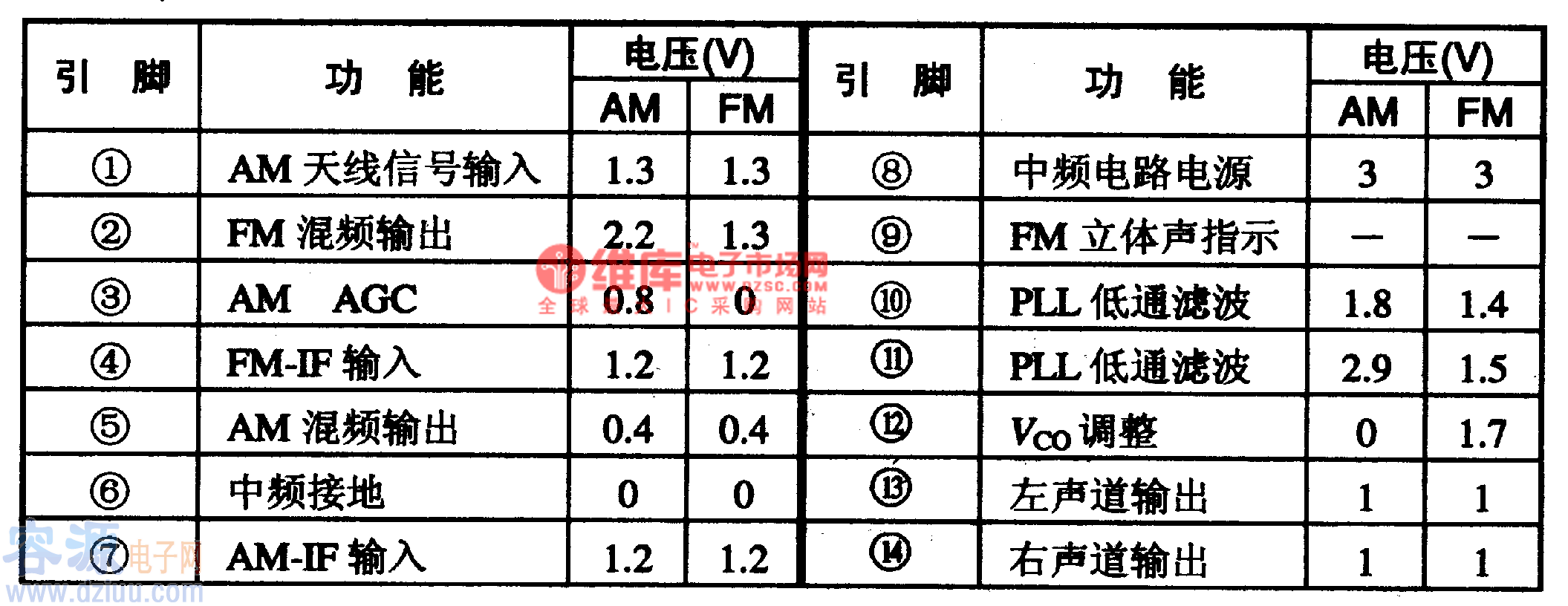

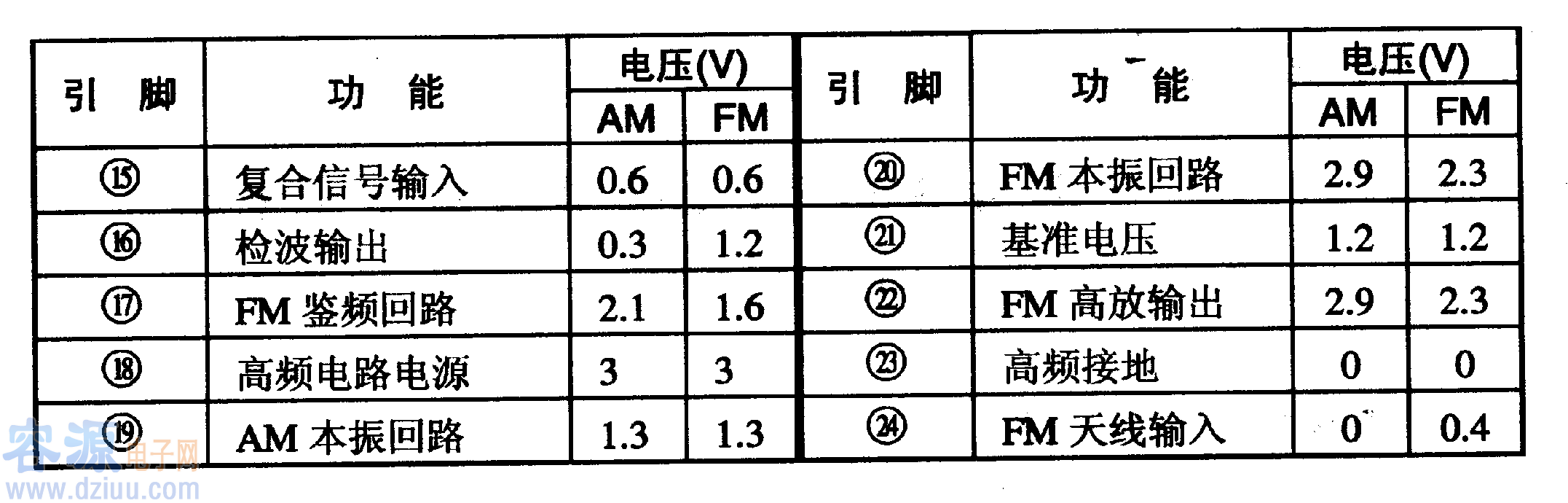

　　LAl816集成電路有兩種封裝形式，其中:LAl816采用24腳雙列直插封裝;LAl816M采用24腳雙列扁平封裝。這兩種IC的電參數，內電路方框圖，引腳排列及功能一致，只是外形封裝不同。LAl816/M集成電路的引腳功能及數據見表1-1所列。

　　2、LA1816/M主要電參數

　　LAl816是集成電路工作電源電壓范圍為VCC=1.8-6V，最低工作電壓為1.8V(此時應用DC/DC，升壓電路將1.5V電池升壓后供電)，典型工作電壓為3V:功耗很小，AM時靜態電流為3MA，F(xiàn)M時靜態電流為8.6MA 。

　　3、LAl816M典型應用電路

　　LAl816M集成塊1.5V供電的典型應用電路如圖1-2所示。由于該集成電路集成度高、功能多、故其外圍不需要接中頻變壓器等大元器件。只要再外接一雙聲道功放電路就能組成一部完整的3V電源電壓的微小型AM/FM立體聲收音機。

　　　　　　　　　　　　　　　　　　　圖1-2 LAl816/M集成塊1.5V供電的典型應用電路

　　4、電路工作過程

　　圖1-2典型應用電路僅使用了LAl816 FM 收音部分，而且只使用一節電池，由升壓電路1.5電壓升高到2V左右供電。故該電路體積可以做得很小，用于收聽新聞，音樂廣播最為合適。開關S2為新舊電池使用選擇端，當電池用至收音機無聲時，將S2接至R8即可繼續收聽。S1為總電源開關。

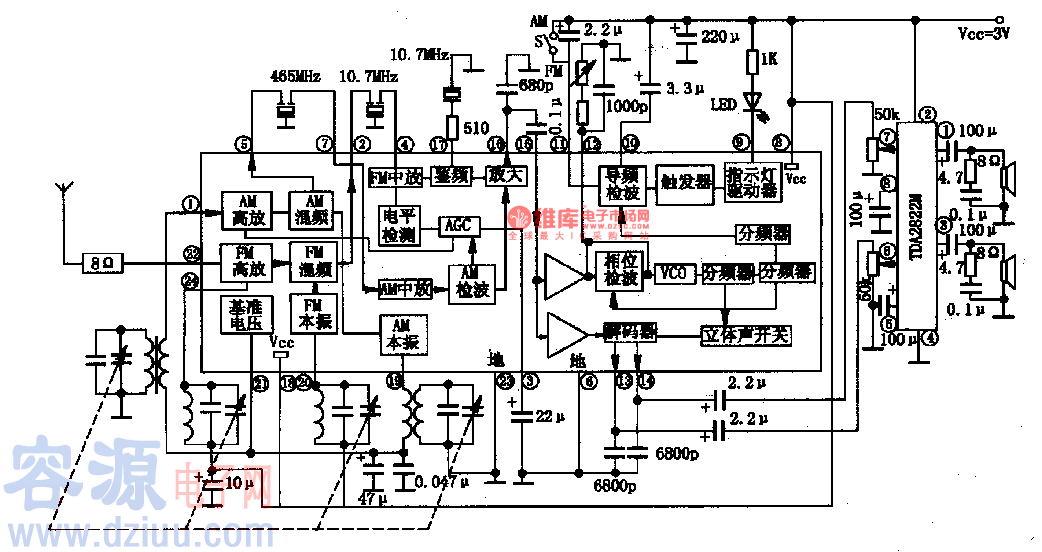

　　LAl816/M集成塊3V供電的典型應用電路如圖1-3所示，該電路的工作過程如下。

　　(l)FM波段。當開關S置于FM位置時，電路工作于FM狀態，F(xiàn)M天線可用耳機的地線作天線以減小體積，此時FM信號從天線接收后通過帶通濾波器BPF輸入(24)，經高頻放大后，與(20)腳的FM 本振信號在內部進行混頻，然后從(2)腳輸出，經選頻電路選出10.7MHz的中頻信號后又從(4)腳輸入，再經FM中放，鑒頻后從(6)腳輸出，由電容合到(15)腳進入立體聲解碼電路，解碼后的左、右聲道音頻信號分別從(13).(14)腳輸出，經音量控制，TAD822功率放大后，去推動揚聲器發聲。

　　　　　　　　　　　　　　　　　　　　　　　　　圖1-2 LAl816/M集成塊3V供電的典型應用電路

　　(2)AM波段。當開關S置于AM位置時，電路工作于AM接收狀態，AM信號由中波磁性天線接收后進入LAl8160腳內，經高頻放大后與(19)腳來的AM本振信號進行混頻，然后從(5)腳輸出，經中頻陶瓷濾波器選出465KHz的中頻信號后，又從(7)腳輸入迸入AM中放電路，放大后的信號經檢波，得到的音頻信號從(16)腳輸出也通過合電容到(15)腳，由于AM信號中沒有導頻信號，故AM信號直接通過立體聲解碼電路，同樣由(13).(14)腳輸出至功放。

　　5、故障檢修提示

　　(1)1.5V典型應用電路中的Ll-L3內徑均為∮3mm的空心線圈，用∮O.5mu的漆包線分別繞5T、5T、4T:其余電感均用AM"I"形磁芯及中頻變壓器線材繞制，L4繞9T，L5雙線并繞9T，L6的(1)、(2)端為78T，(2).(3)端為16T。

　　(2)3V典型應用電路的四連可變電容器，采用LF2216T7LF2216T6型代換均可，其電容量，AM本振連為4-82pF，AM天線連為4-140pF，F(xiàn)M本振與天線連均為3.5-2OpF。四連本身各帶微調電容，其電容量為0-5pF。AM天線線圈線徑為∮0.07nm，初級繞96T，次級繞26T，磁棒規格為B4X8X5OMm。AM本振線圈線徑為∮0·08nm，初級繞86T，次級繞I3T。fm高放線圈線徑為∮0.08MM，繞四又二分之一(空心∮4MM本振線圈線徑為∮0.8mm，繞三又二分之一(空芯∮4mm)。
