TDA2030是音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。并具有內部保護電路。
應用TDA2030注意事項：
1.TDA2030具有負載泄放電壓反沖保護電路，如果電源電壓峰值電壓40V的話，那么在5腳與電源之間必須插入LC濾波器，以保證5腳上的脈沖串維持在規定的幅度內。
2.熱保護：限熱保護有以下優點，能夠容易承受輸出的過載（甚至是長時間的），或者環境溫度超過時均起保護作用。
3.與普通電路相比較，散熱片可以有更小的安全系數。萬一結溫超過時，也不會對器件有所損害，如果發生這種情況，Po=（當然還有Ptot）和Io就被減少。
4.印刷電路板設計時必須較好的考慮地線與輸出的去耦，因?yàn)檫@些線路有大的電流通過。
5.裝配時散熱片與之間不需要絕緣，引線長度應盡可能短，焊接溫度不得超過260℃，12秒。
6.雖然TDA2030所需的元件很少，但所選的元件必須是品質有保障的元件。

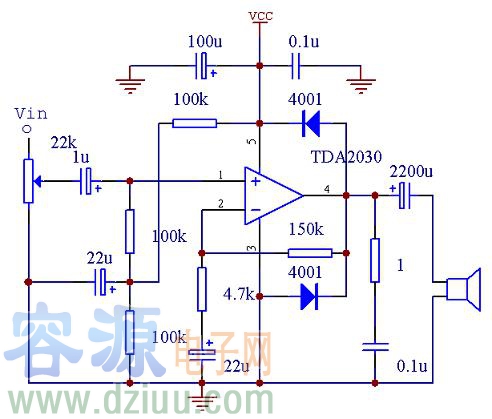

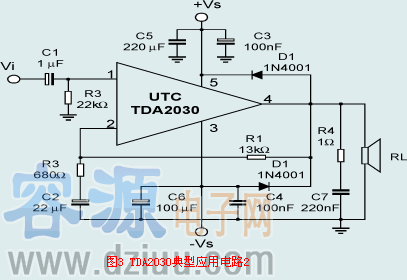

最簡單2030功放電路圖如下：
通過筆者測試，上圖也是tda2030a最優電路圖，因?yàn)楹苋菀字谱鞒晒Γ倚Ч芎�，愛好者可以試試�?br />
