放大器是能把輸入訊號的電壓或功率放大的裝置,由電子管或晶體管、電源變壓器和其他電器元件組成.用在通訊、廣播、雷達、電視、自動控制等各種裝置中.
　　電路中,增益的單位是dB,指的是該放大電路的放大能力是多少,而不是音量的大小,音量開完,但該電路的增益還是那么大,音量開關就像水龍頭,只是控制輸入電平、電流量的大小.
　　增益調節有兩個概念,一個是該功放電路增益是多少dB,一個是去調節這個增益的大小.
　　正常來說增益調節就是指調整該音響中電路的反饋量(放大電路反饋一般分電流和電壓、串聯和并聯、正反饋和負反饋),來實現改變?cè)鲆娴拇笮?
　　一、功能
　　ISD系列語音錄放組件,是應用目前技術最先進的美國ISD公司單片語音處理大規模集成電路ISD系列為核心,內含64K/128K EEPROM存儲器、消除噪聲的話筒前置放大器和自動增益調節AGC電路、適合語音的專用濾波電路、具有極高溫度穩定性能的時鐘振蕩電路及全部語音處理電路.它具有全貼片微型化、使用方便、語音任意錄抹放、斷電語音保存、微功耗、直推喇叭、音質與磁帶效果相當?shù)忍攸c(diǎn).這種電路還提了多種應用方式選擇和接口,并可方便地應用到各種集成化電子語音系統中.ISD系列語音錄放組件可用于各種一段式語音留言裝置、語音報警及語音提示裝置中,能夠在電源斷開的情況下,長期保存信息,又可以隨意更改錄入的內容,整個體積小巧,厚度僅為9毫米,使用領域十分廣泛,也極為方便.
　　二、特點
　　◎單片語音錄放電路,內含 EEPROM存儲器,永久性存儲信息,可錄放音十萬次,存儲可保留一百年.
　　◎易于使用,無需編程及開發系統,可隨意改變錄放內容
　　◎單電源5V供電,具有自動節電功能
　　◎直接普通駐極體話筒錄音,直接8-16W喇叭放音.
　　◎采用簡易的手動控制方式,可選循環放音方式
　　◎體積小巧,厚度僅為9毫米.可以錄音8-16秒.

　　三 、引腳描述
　　◆電源(VCC) 芯片內部的模擬和數字電路使用的不同電源總線在此引腳匯合,這樣使得噪聲最小.去耦電容應盡量靠近芯片.
　　◆地線(VSSA, VSSD) 芯片內部的模擬和數字電路的不同地線匯合在這個引腳.
　　◆錄音 (REC) 高電平有效.只要REC變高(不管芯片處在節電狀態還是正在放音),芯片即開始錄音.錄音期間,REC必須保持為高.REC變低或內存錄滿后,錄音周期結束,芯片自動寫入一個信息結束標志(EOM),使以后的重放操作可以及時停止.然后芯片自動進入節電狀態.注:REC的上升沿有84毫秒防顫,防止按鍵誤觸發.
　　◆邊沿觸發放音(PLAYE) 此端出現上升沿時,芯片開始放音.放音持續到EOM標志或內存結束,之后芯片自動進入節電狀態.開始放音后,可以釋放PLAYE.
　　◆電平觸發放音(PLAYL) 此端從低變高時,芯片開始放音.放音持續至此端回到低電平,或遇到EOM標志,或內存結束.放音結束后芯片自動進入節電狀態.
　　◆錄音指示(/RECLED) 處于錄音狀態時,此端為低,可驅動LED.此外,放音遇到EOM標志時,此端輸出一個低電平脈沖.此脈沖可用來觸發PLAYE,實現循環放音.
　　◆話筒輸入(MIC) 此端連至片內前置放大器.片內自動增益控制電路(AGC)控制前置放大器的增益.外接話筒應通過串聯電容耦合到此端.耦合電容值和此端的10KΩ輸入阻抗決定了芯片頻帶的低頻截止點.
　　◆話筒參考(MIC REF) 此端是前置放大器的反向輸入.當以差分形式連接話筒時,可減小噪聲,提高共模抑制比.
　　◆自動增益控制(AGC) AGC動態調整前置增益以補償話筒輸入電平的寬幅變化,使得錄制變化很大的音量(從耳語到喧囂聲)時失真都能保持最小.通常4.7uF的電容器在多數場合下可獲得滿意的效果.
　　◆喇叭輸出(SP+,SP-) 這對輸出端可直接驅動8Ω以上的喇叭.單端使用時必須在輸出端和喇叭之間接耦合電容,而雙端輸出既不用電容又能將功率提高至4倍.SP+和SP-之間通過內部的50KΩ的電阻連接,不放音時為懸空狀態.
　　◆外部時鐘(XCLK) 此端內部有下拉元件,只為測試用,不用接.
　　◆振蕩電阻(ROSC) 此端接振蕩電阻至VSS,由振蕩電阻的阻值決定錄放音的時間.
　　◆直通模式(FT) 此端允許接在MIC輸入端的外部語音信號經過芯片內部的AGC電路、濾波器和喇叭驅動器而直接到達喇叭輸出端.平時FT端為低,要實現直通功能,需將FT端接高電平,同時REC、PLAYE和PLAYL保持低.
　　四、使用操作
　　電源電壓3-5V,在錄放模式下,按住REC錄音按鍵不放即錄音,RECLED燈會亮起,錄音在松開按鍵時停止,放音有三種情況:
　　1、邊沿觸發放音,按PE鍵一下即將全段語音放出,除非斷電或語音結束不能停止放音;
　　2、電平觸發放音,按住PL鍵時即放音,松開按鍵即停止;
　　3、循環放音,置循環放音開關閉合,按動PE鍵即開始循環放音,只能斷電才能停止.
　　在直通模式下,直通開關閉合,對話筒說話會從喇叭里擴音播放出來,構成喊話器功能,由于該模
　　式下的話筒放大同時經過AGC自動增益調節和帶通濾波器,其音質比通常的話筒放大器要好很多,而且不會出現喇叭過載的情況.
　　如果用戶不需要直通模式,而且對電路的靜態耗電有要求,就可以改變?cè)捦驳慕尤敕绞?將話筒下端的偏置電阻接到RECLED端,這樣,在平時由于RECLED端為高電平話筒沒有電壓電流,整個電路的耗電幾乎為零.但這種方式下直通模式不能工作.如果用戶只需要電路做放音用,可以在芯片錄好音測試無誤后,將芯片的REC端長期接低電平.取消REC按鍵,這樣可以防止意外抹音.
　　如果用戶想制作變調電路,現在ISD芯片也可以了,原來的ISD系列芯片的內部時鐘固定,幾乎不能產生變調效果,而ISD1820P可以方便的實現,只需要錄音和放音時的外部振蕩電阻不同就能改變聲音的錄入和播放速度,詳見振蕩電阻和取樣率表.將ROSC端所接的振蕩電阻改為電位器可以無級調節語音的快慢,錄入的時間越短音質越好,錄入的時間越長音質越差.
　　ISD1820P的批量拷貝,可以借助ISD1425編程拷貝機加ISD1820P拷貝模塊的方案.用戶可以先將需要的語音編程制作在ISD2532或ISD2560芯片上,然后即可向ISD1820P拷貝模塊上的芯片拷貝即可,時間長度在模塊上事先設定.
　　端接地(VSS),則不循環放音,每觸發一次放音一遍.錄音狀態下L端應接地.

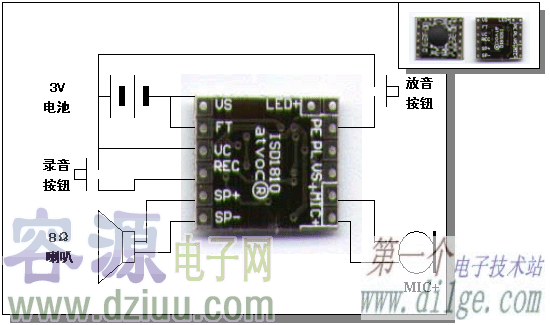

　　五、接線圖
