CD4046引腳圖及功能介紹
CD4046是通用的CMOS鎖相環集成電路，其特點是電源電壓范圍寬（為3V－18V），輸入阻抗高（約100MΩ），動態功耗小，在中心頻率f0為10kHz下
CD4046是通用的CMOS鎖相環集成電路，其特點是電源電壓范圍寬（為3V－18V），輸入阻抗高（約100MΩ），動態功耗小，在中心頻率f0為10kHz下功耗僅為600μW，屬微功耗器件。CD4046的引腳排列，采用16腳雙列直插式。
cd4046各引腳功能介紹：
1腳相位輸出端，環路人鎖時為高電平，環路失鎖時為低電平。
2腳相位比較器Ⅰ的輸出端。
3腳比較信號輸入端。
4腳壓控振蕩器輸出端。
5腳禁止端，高電平時禁止，低電平時允許壓控振蕩器工作。
6、7腳外接振蕩電容。
8、16腳電源的負端和正端。
9腳壓控振蕩器的控制端。
10腳解調輸出端，用于FM解調。
11、12腳外接振蕩電阻。
13腳相位比較器Ⅱ的輸出端。14腳信號輸入端。
15腳內部獨立的齊納穩壓管負極。

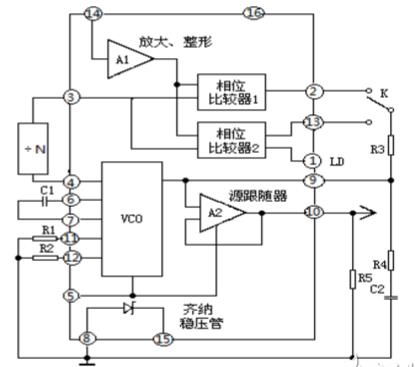

CD4046內部電路圖：
CD4046工作原理
輸入信號 Ui從14腳輸入后，經放大器A1進行放大、整形后加到相位比較器Ⅰ、Ⅱ的輸入端，圖3開關K撥至2腳，則比較器Ⅰ將從3腳輸入的比較信號Uo與輸入信號Ui作相位比較，從相位比較器輸出的誤差電壓UΨ則反映出兩者的相位差。UΨ經R3、R4及C2濾波后得到一控制電壓Ud加至壓控振蕩器VCO的輸入端9腳，調整VCO的振蕩頻率f2，使f2迅速逼近信號頻率f1。VCO的輸出又經除法器再進入相位比較器Ⅰ，繼續與Ui進行相位比較，最后使得f2=f1，兩者的相位差為一定值，實現了相位鎖定。若開關K撥至13腳，則相位比較器Ⅱ工作，過程與上述相同，不再贅述。容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/ic/15458741582851.shtml
本文標簽:
- 上一篇文章：KD-156音樂集成電路圖
- 下一篇文章：基于cd4046的倍頻電路設計
-
M57962AL引腳功能圖及內部電路、中文資料
M57962AL引腳功能圖及內部電路、中文資料M57962AL是驅動IGBT專用集成電路，也是使用最常見的集成塊器件，下面主要介紹M57962AL引腳功能圖、M57962AL內部電路、M57962AL中文
關鍵詞： 所屬欄目：集成塊資料 -
集成塊3842引腳功能及內部電路
UC3842是目前流行的電流型PWM信號發生器，具有精度高、電壓穩定、外圍電路簡單、價格低廉等優點，廣泛應用在輸出電壓范圍是4.9~5.1V、功率為20~60W的小型功率開關電源中。Unitrode公司的UC3842是一種高性能固定頻率電流型控制器，包含誤差放大器、PWM比較器、PWM鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元，其結構圖如圖5所示。
關鍵詞： 所屬欄目：元器件知識 -
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED電路圖LED驅動電路圖LED照明電路 所屬欄目：集成塊資料 -
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED驅動電路圖LED照明電路LED電路圖 所屬欄目：led -
CXA1019S收音機電路圖及引腳功能、電路參數
本文介紹CXA1019S收音機電路圖及引腳功能參數等，在收音機電路中，應用CXA1019S集成電路的很多，當然問題也出現很多，下面介紹CXA1019S電路原理。
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
555集成電路引腳圖管腳圖
555集成定時器是模擬功能和數字邏輯功能相結合的一種雙極型中規模集成器件。外加電阻、電容可以組成性能穩定而精確的多諧振蕩器、單穩電路、施密特觸發器等，應用十分廣泛。555集成電路引腳圖管腳圖 :
關鍵詞： 所屬欄目：音頻功放電路 -
LM1876立體聲功率放大器引腳功能
LM1876是立體聲音頻功率放大器，每個通道能夠輸出20W連續平均功率，帶動4Ω或8Ω負載，總諧波失真及噪聲（THDN）低于0.1%;由外部邏輯控制，每個放大器都有一個獨立的平滑過渡漸現/漸隱靜噪模式和節省功率的待機
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
TDA1521功放電路圖、引腳功能電壓參數
很多朋友在問TDA1521音質怎么樣，也有人問TDA1521的主要參數是什么，筆者為大家收集一些關于TDA1521一些資料，希望對制作功放電路的朋友有幫助。下面主要介紹TDA1521功放電路圖及TDA1521引腳功能電壓和一些參數。
關鍵詞：功放集成電路AV放大器電路 所屬欄目：音頻功放電路 -

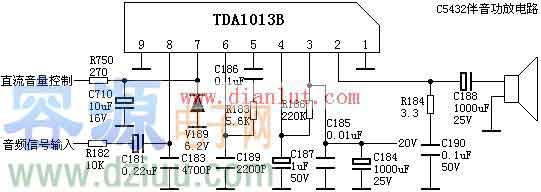

TDA1013B引腳功能電壓及伴音功放電路
TDA1013B引腳功能電壓:在彩電中，TDA1013B很常見，其功能是伴音功放電路，此集成電路應用16V供電，單聲道音頻信號放大電路，詳細電路圖如下：
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -

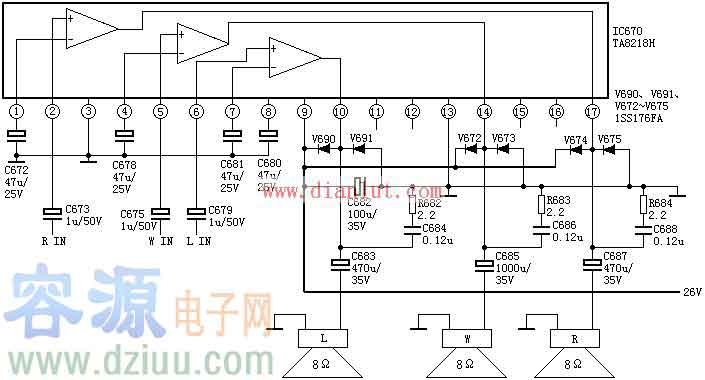

TA8218AH引腳功能及伴音功放電路圖(圖文)
TA8218AH引腳功能及伴音功放電路圖:TA8218AH主要應用于彩色電視機伴音功放電路中，此集成電路支持三聲道音頻信號，采用26V供電，外圍元器件很少，維修方便。詳細電路及參數如下：
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
三端穩壓器引腳判斷方法
三端穩壓器引腳判斷方法
三端穩壓器顧名思義，就是有三個端口的穩壓器，一般是輸入電壓，輸出電壓，地三個端口，只需要外圍簡單幾個電容即可，使用簡單方便。
三端穩
關鍵詞：三端穩壓電路 所屬欄目：電子基礎 -
TLP250引腳功能及應用電路圖
TLP250引腳功能及應用電路圖
TLP250特點：
TOSHIBA TLP250由GaAlAs發光二極管和a組成
集成光電探測器。
該單元采用8引腳DIP封裝。
TLP250適用于IGBT或功率MOS FET的柵
關鍵詞： 所屬欄目：集成塊資料 -
viper22a引腳功能電壓
viper22a引腳功能電壓；viper22a是單片小功率開關電源。viper22a可以與viper１2a代換。但是要注意功率。viper22a具有固定60kHz的開關頻率
關鍵詞：開關穩壓電源穩壓集成電路 所屬欄目：集成塊資料 -
KA7500B各引腳電壓參考值
KA7500B各引腳電壓參考值 KA7500B是開關電源控制芯片，KA7500B引腳功能在本站一文中詳細介紹過（ KA7500B中文資料，引腳功能圖），需要的朋友可以看下。今天給大家介紹KA75
關鍵詞：穩壓電源開關穩壓電源穩壓集成電路 所屬欄目：集成塊資料 -
TMPA8823引腳功能及電壓數據
MCU部分
2 MAIN -DET I 8bit A/D轉換器輸入端口，用于交流電源電壓取樣信號輸入，該取樣信號經A/D后送比較器，由CPU判斷并顯示出交流電壓值
3 KEY I 8bitA/D轉換器輸入端口，輸入面板鍵矩
關鍵詞： 所屬欄目：元器件知識 -
STV9302場偏轉推動器引腳功能及電壓說明
STV9302- -用于顯示器/電視機的場偏轉輸出推動器（2App/60V，帶回掃發生器）概述： STV9302場偏轉推動器，主要用于顯示器及電視機。此IC供電電壓最高可為32V，驅動場偏轉線圈的最大輸出電流可
關鍵詞： 所屬欄目：元器件知識 -
TDA8351引腳功能及應用電路圖(圖文)
TDA8351引腳功能及應用電路圖
該電路摘自金星D2933F
1腳：2.4V——正相輸入端
2腳：2.4V——反相輸入端
3腳：16V——電源1
4腳：8V—&mdas
關鍵詞： 所屬欄目：元器件知識 -

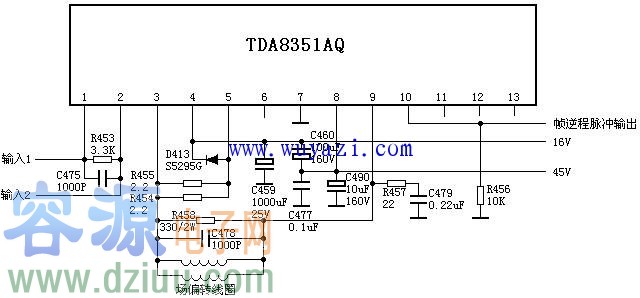

TDA8351AQ引腳功能及電路圖(圖文)
TDA8351AQ和TDA8351Q是不同的，兩者引腳數不一樣，TDA8351Q為9腳，而TDA8351AQ為13腳，不能互換。
TDA8351AQ引腳功能：
1腳——正相輸入端
2腳——反相輸入端
關鍵詞： 所屬欄目：元器件知識 -
uPC1378H引腳功及電路原理圖

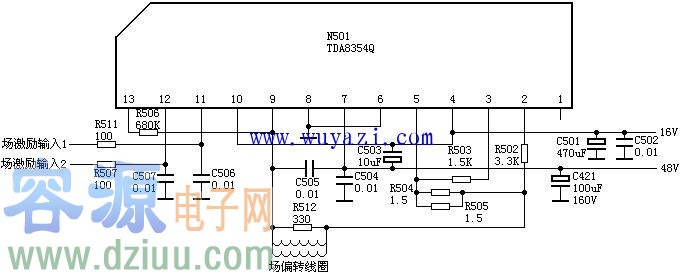

TDA8354Q電路圖引腳功能說明
