雖然賽普拉斯PowerPSoC和NXP MPT612等設備允許軟件調整和優化更復雜的MPPT算法（如果需要），但其他設備使用內置反饋環路來實現簡單的MPPT方法。例如，STMicroelectronics SPV1040是一款單片太陽能電池充電器，具有基于輸入電壓調節環路的嵌入式MPPT算法，可通過電阻分壓器固定充電電池電壓。在操作中，該調節環路根據需要改變PWM占空比，以保持最佳的面板輸出。通過SPV1040，工程師可根據需要使用電流檢測電阻將最大輸出電流設置為1.8 A，以滿足特定的充電要求。如果系統達到此最大電流水平或超過155°C的最高溫度限制，SPV1040將禁用PWM切換。 SPV1040還提供輸入源反極性保護，以防止在太陽能電池板輸入意外反轉時造成損壞。

凌力爾特公司提供一對LT3652 IC和LTM8062AμModule解決方案，如果輸入電壓低于用電阻分壓器設定的編程電平，則使用輸入電壓調節環路來降低充電電流。對于太陽能電池板操作，此輸入調節回路使面板保持在峰值輸出功率或接近峰值輸出功率（圖4）。

太陽能高亮度LED照明系統的設計

（a）

太陽能高亮度LED照明系統的設計

（b）

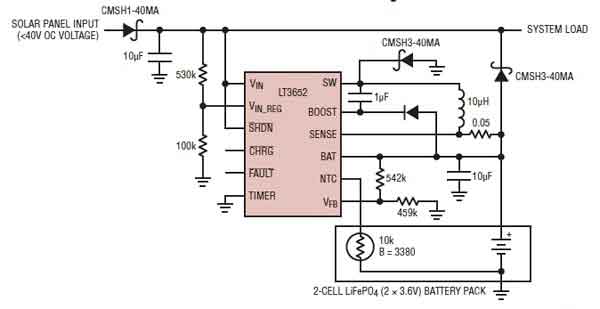

圖4：使用MPPT的輸入電壓調節回路為最大化太陽能電池陣列輸出提供了相對簡單的解決方案。在這里，Linear LT3652使用調節回路（a）將最大功率點保持在98％附近（b）（由Linear Technology提供）。

LT3652 IC作為完整的降壓電池充電器，提供恒定電流/恒定電壓充電管理，可編程最大充電電流高達2 A.使用3.3 V浮動電壓反饋參考，LT3652可編程以提供高達14.4 V的任何所需電池浮動電壓.LTM8062和LTM8062AμModules是完整的電池充電模塊，能夠提供高達2 A的充電電流。與LT3652一樣，這些充電器使用3.3V浮動電壓反饋基準電壓來提供14.4 V（LTM8062）或18.8 V（LTM8062A）的電池浮動電壓，并使用外部電阻分壓器進行編程。

TI BQ24650開關模式電池充電控制器IC還使用輸入調節環路來設置太陽能電池陣列的工作點。使用此調節環路時，BQ24650可在輸入電壓低于預設值時降低充電電流。對于太陽能電池板，充電電流的這種變化轉化為太陽能電池板恢復到其最大功率點。作為BQ24650的核心，恒定頻率同步PWM控制器有助于確保恒定電流/恒定電壓充電的精確電流和電壓調節，以及電池管理功能，包括充電預處理，充電終止和充電狀態監控。

結論

由于HB LED效率的不斷提高，太陽能照明已經進入主流。對于工程師來說，設計高效的太陽能HB-LED照明解決方案需要特別注意LED驅動器的恒定電流調節，同時將太陽能電池陣列輸出保持在最大功率點。使用針對太陽能管理和LED驅動而優化的可用設備，工程師可以更輕松地構建太陽能照明解決方案，這些解決方案能夠在太陽能供電能力范圍內提供高功率水平的高照度。
