1.5V轉3.3V升壓電源芯片
1.5V轉3.3V的電源芯片
1.5V轉

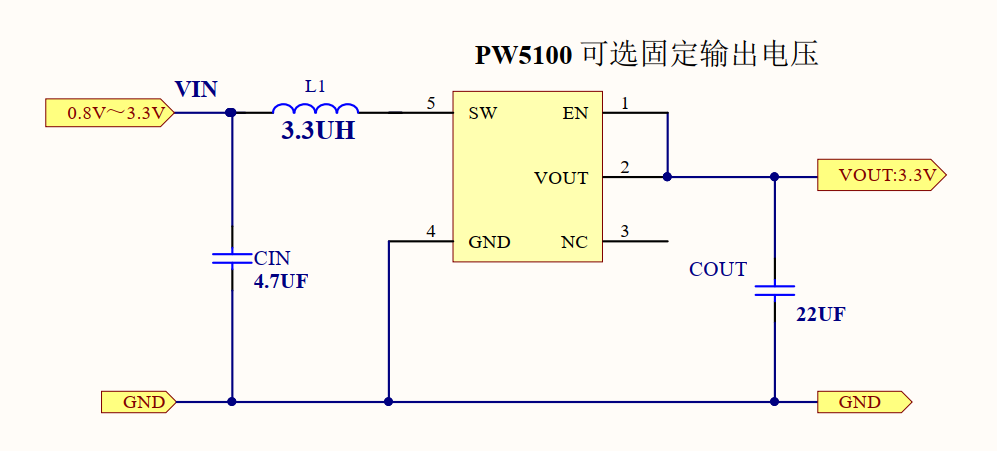

1.5V轉3.3V的電路圖需要材料：PW5100芯片，2個貼片電容，1個貼片電感。即可組成一個DC-DC同步升壓高效率電路圖，可提供穩定的3.3V輸出電壓.
1.5V轉3.3V的電源芯片
1.5V轉3.3V的電源芯片是DC-DC升壓轉換器芯片。 代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸出電容器， 同時又能保持超低的靜態電流，實現最高的效率。
產品特點
- 最大效率可達： 95％
- 超低啟動電壓： 0.7V
- 寬輸入電壓范圍： 0.7V～ 5.0V
- 輸出電壓范圍可選： 3.0V～ 5.0V
- 靜態電流： 10uA
- 最大開關電流：1.5A
應用范圍
- 1～ 3 節堿性電池或鎳氫電池供電應用
- 藍牙耳機充電倉、數碼相機
- LED 燈、血壓計、遙控玩具
非常感謝用戶kuakewei 的投稿！
