5A，4.5V-30V輸入，同步降壓調節器,PW2205
PW2205開發了一種高效率的同步降壓DC-DC轉換器5A輸出電流。PW2205在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導
PW2205開發了一種高效率的同步降壓DC-DC轉換器5A輸出電流。PW2205在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導
損失。PW2205采用瞬時脈寬調制（PWM）結構，實現高階躍降的快速瞬態響應輕載時的應用和高效率。此外，它的工作頻率是偽恒定的在連續導通模式下為500kHz，以使電感器和電容器的尺寸最小
特征
- 內部整流MOS的低RDS（on）（頂部/底部）：70/40 mΩ
- 4.5V-30V輸入電壓范圍
- 瞬時PWM架構實現快速瞬態響應
- 外部軟啟動限制涌入電流
- 恒頻：500kHz at重載
- 5A連續，6A峰值負載電流能力
- 1.5%0.6V參考電壓
- 輸出過電流限制
- 輸出短路保護當前折回
- 熱關機和自動恢復
- 符合RoHS標準且無鹵素
- 包裝：SOP8-EP
應用
- 液晶電視
- 大功率AP路由器
- 網絡
- 機頂盒
- 筆記本
- 保管部

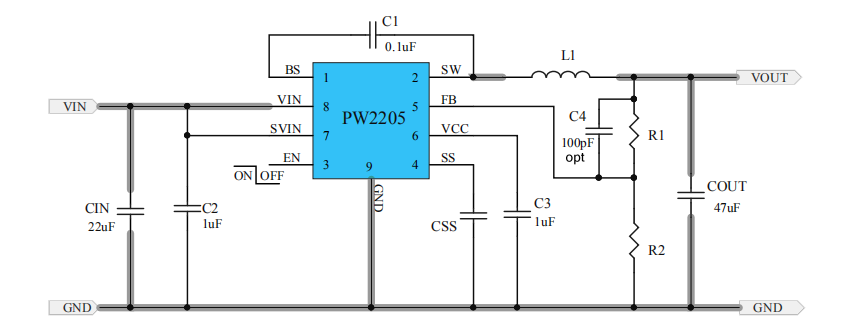

典型應用電路
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.mnu8.com/Components/161007256PW2205.shtml
本文標簽:
- 上一篇文章： 3A，4.5V-30V輸入，同步降壓調節器PW2330
- 下一篇文章：PW2052 DC-DC降壓調節器電路圖
-
PL2733A 寬范圍同步降壓控制器
關鍵詞： 所屬欄目：元器件知識 -
PL5900A 1.2A同步降壓調節器
關鍵詞： 所屬欄目：元器件知識 -
FP6396 1.2A同步降壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6378A 2A同步降壓調節器
關鍵詞： 所屬欄目：元器件知識 -
FR9608 3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9811 2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6381A 高效1.5MHz 1.2A同步降壓變頻器
關鍵詞： 所屬欄目：元器件知識 -
FR9850 SOT23-6 2A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9850F 18V、2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206 SOT23-6 3A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206F 18V、3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FP6730 2A同步降壓芯片 DC-DC轉換器
一般說明
FP6730 是電流模式、脈沖寬度調制、升壓型直流/直流轉換器。內置的高壓 N 溝道 MOSFET 允許 FP6730 用于輸出電壓高達24V的升壓應用，以及單端初級電感轉換器（SE
關鍵詞： 所屬欄目：集成塊資料 -
M12269 支持PD3.1等快充協議、140W升降壓3-8節多串鋰電
深圳市永阜康科技有限公司現在順勢推廣一顆支持PD3.1/QC3.0等主流快充協議、3-8節升降壓型140W鋰電充放電管理SOC-M12269。
關鍵詞： 所屬欄目：電源電路 -
M3033 內置PD2.0/QC2.0快充協議2-7串多節升降壓鋰電充
深圳市永阜康科技有限公司現在大力推廣成都水芯電子的一顆內置PD2.0/QC2.0等快充協議多節100W升降壓鋰電充電管理芯片M3033，可支持2-7串鋰電快速充電，滿足多串大容量鋰電池組應用場合。高度集成的芯片設計，可以做成很小體積的成品，應用簡單，直接使用Type-C充電，無需專用充電器、避免資源浪費。
關鍵詞： 所屬欄目：電源電路 -
ZCC2458 耐壓60V同步降壓芯片
一：概述
ZCC2458 是小型帶內部開關的 48V、 0.6A 降壓 DC/DC穩壓器，具備 SKIP 控制模式，將低靜態電流與高開關頻率相結合，輸出電壓可在較寬輸出電壓范圍內通過電阻式分
關鍵詞： 所屬欄目：電子器材 -
12V轉5V降壓芯片，12V轉3.3V穩壓芯片電路圖
12V轉5V應用中，大多要求會輸出電流高的，穩壓LDO就不能滿足了，需要使用DC-DC降壓芯片來持續穩壓5V，輸出電流1000MA，2000MA，3000MA，5000MA等。不同的輸出電流可以選擇適
關鍵詞： 所屬欄目：元器件知識 -
5V降壓轉3.3V，5V轉3V電路圖芯片
5V降壓轉3.3V和3V都是低壓，兩個之間的壓差效率，所以效率和工作溫度這塊都會比較優秀，輸入和輸出的最低壓差外是越小越好。
如果電流比較小，可以用LDO：PW6566 系列是
關鍵詞： 所屬欄目：元器件知識 -
0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞： 所屬欄目：元器件知識 -

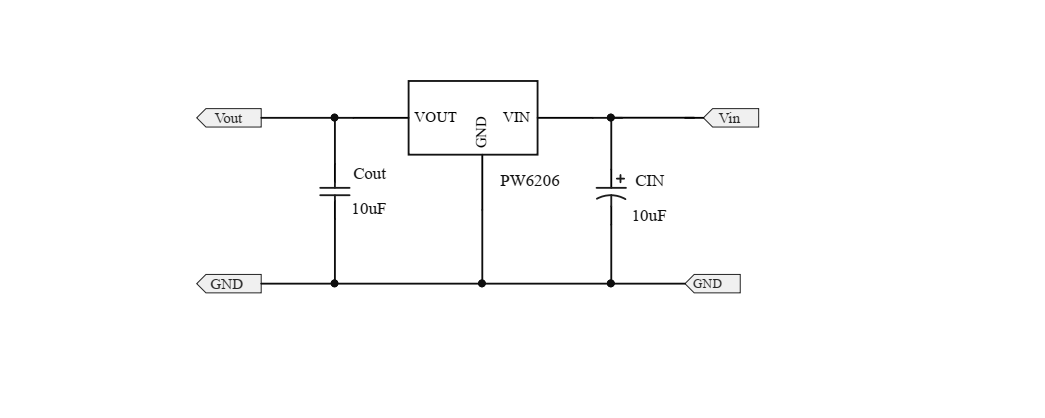

PW6206降壓調節參數及應用電路圖
一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工
關鍵詞： 所屬欄目：元器件知識 -

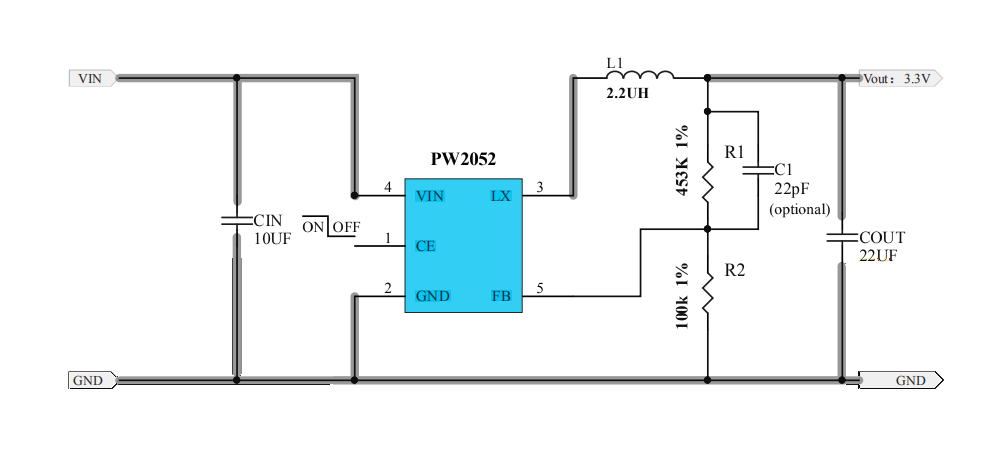

PW2052 DC-DC降壓調節器電路圖
