PW6206降壓調節參數及應用電路圖
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工藝制造。PW6206提供過電流限制、軟啟動和過熱保護，以確保設備在良好的條件下工作

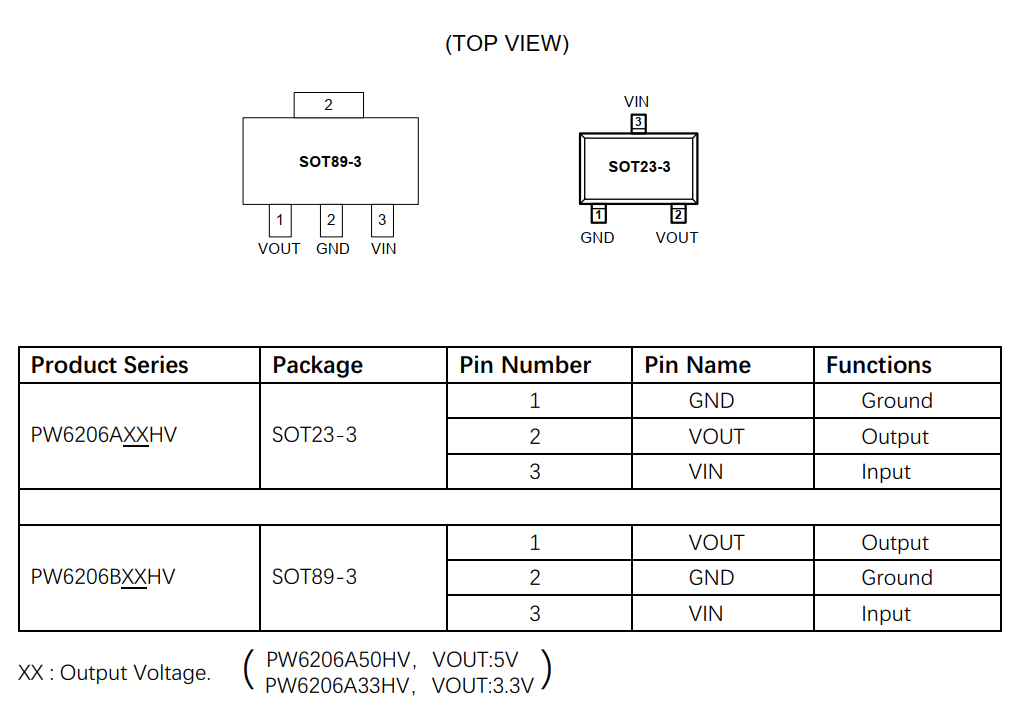

PW6206調節器有標準SOT89-3L和SOT23-3L封裝。標準產品無鉛無鹵。
特點
- 輸入電壓：4.75V~40V
- 輸出電壓：1.8V~5.7V
- 輸出精度：<±2%
- 輸出電流：150mA（典型值）
- 最高300mA@VIN=7V，VOUT=5V，PW6206B50HV封裝
- 電源抑制比：60dB@100Hz
- 跌落電壓：600mV@IOUT=100mA
- 靜態電流：4.2μA@VIN=12V（典型值）
- ESD HBM:8KV
- 推薦電容器：10uF
- 智能電表
- 車內娛樂
- 電動自行車

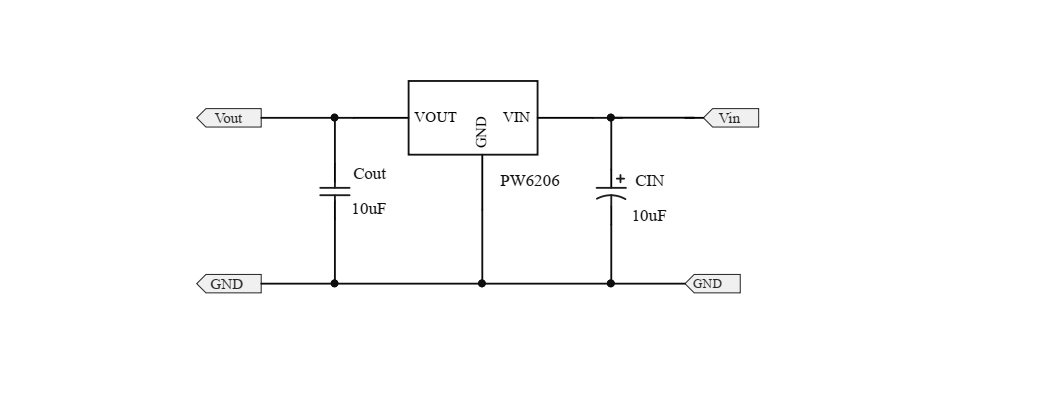

典型應用電路
非常感謝用戶kuakewei 的投稿！
