分立元器件構成的IGBT驅動電路
分立元器件構成的IGBT驅動電路
通常設計的驅動電路多為采用脈沖變壓器耦合，其優點是結構簡單，適用于中小功率變換設備中的IGBT。缺點是不適用于大型功率變換設備中的大功率IGBT器件，脈沖變壓器耦合驅動電路存在波形失真、容易振蕩，尤其是脈沖變壓器耦合不良、漏感偏大時更為嚴重，抗干擾與抑制誤觸能力低。并因其是一種無源驅動器而不適應高頻大功率IGBT器件。

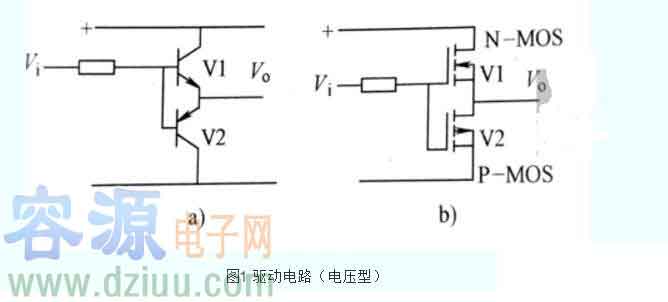

圖1a所示的驅動電路適合于驅動低頻小功率IGBT，當控制信號Vi為高電平時，Vl導通，輸出Vo對應控制的開關管（IGBT）導通；當控制信號Vi為低電平時，V2導通，輸出Vo對應控制的開關管（IGBT）被關斷。
圖1b所示的驅動電路是采用場效應管組成推挽電路，其工作原理同圖1a，這種電路高頻峰值驅動電流可達10A以上，適用于大功率IGBT器件。

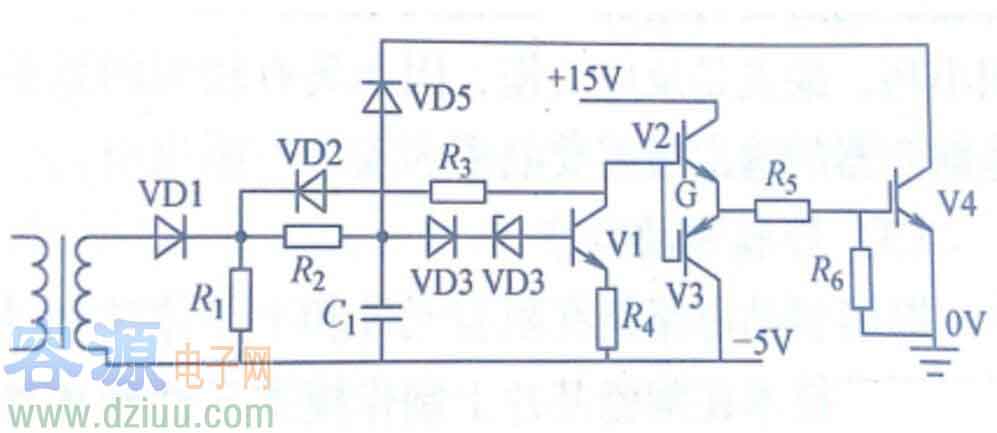

圖2所示的驅動保護二合一電路適用于驅動低頻小功率IGBT，如果將雙極型NPN與PNP三極管換成N溝道與P溝道大功率場管后就可構成高頻大電流驅動器。
圖2 驅動保護二合一電路
在圖2所示的驅動保護二合一電路中，不采用光耦合器作信號隔離而用磁環變壓器耦合方波信號，因光耦合器的速度不夠快，并存在光耦合器的上升下降波沿延時，采用變壓器傳輸可獲得陡直上升下降波沿，幾乎沒有傳輸延時。適用于驅動高頻大功率的IGBT器件。本電路具有驅動速度快，過流保護動作快，是比較理想的驅動保護二合一實用IGBT驅動電路。

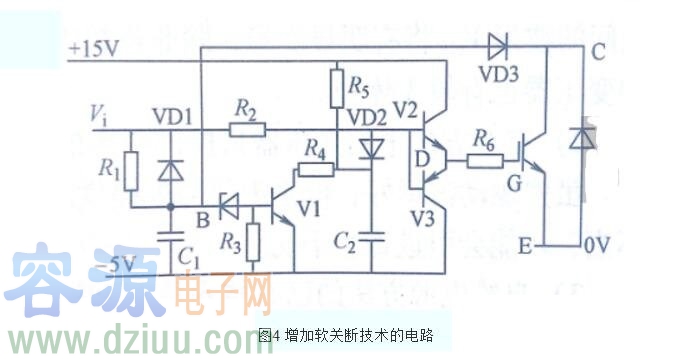

在圖2所示驅動保護二合一電路基礎上增加軟關斷技術的驅動電路如圖4所示。

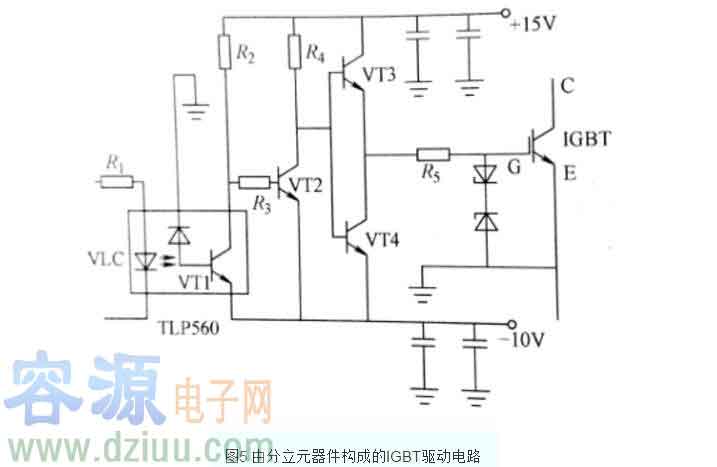

圖5所示驅動電路為采用光耦合器等分立元器件構成的IGBT驅動電路。當輸入控制信號時，光耦合器VLC導通，晶體管V2截止，V3導通輸出+15V驅動電壓。當輸入控制信號為零時，VLC截止，V2、Ⅵ導通，輸出-10V電壓。+15V和-10V電源需靠近驅動電路，驅動電路輸出端及電源地端至IGBT柵極和發射極的引線應采用雙絞線，長度最好不超過0.5m。在IGBT驅動電路設計時應注意以下幾點：
1） IGBT柵極耐壓一般在±20V左右，因此驅動電路輸出端應設有柵極過電壓保護電路，通常的做法是在柵極并聯穩壓二極管或電阻。并聯穩壓二極管的缺陷是增加等效輸人電容Cin，從而影響開關速度，并聯電阻的缺陷是減小輸入阻抗，增大驅動電流，使用時應根需要取舍。
2） 盡管IGBT所需驅動功率很小，但由于MOSFET存在輸入電容Cin，開關過程中需要對電容充放電，因此驅動電路的輸出電流應足夠大。假定導通驅動時，在上升時間tr內線性地對MOSFET輸入電容Cin充電，則驅動電流為IGE=Cin×VGS/tr，其中可取tr=2.2RCin，R為輸入回路電阻。
3） 為可靠關閉IGBT，防止鎖定效應，要給柵極加一負偏壓，因此應采用雙電源為驅動路供電。
