鎳鎘電池充電器電路圖大全
鎳鎘電池充電器電路圖四
這個鎳鎘電池自動充電器，具有狀態指示功能。充電時發光二極管發綠光;充滿后，保護電路動作，發光二極管發紅光，指示電池已充滿。當電池充滿后，保護電路自動切斷充電電流，防止過充電。故該充電囂出可對普通鋅錳電池進行充電。 、

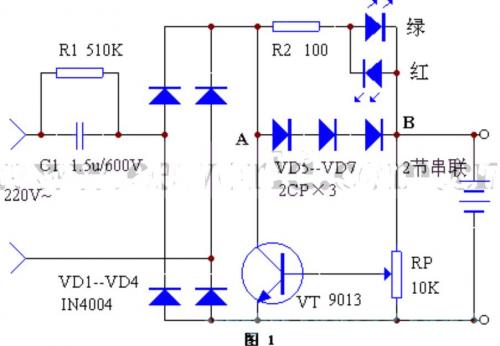

工作原理：電路原理見圖 1(電容 C1、二極管 VD1-VD4 構成降壓(限流)、整流電路。由于電容的內阻很大，則輸出近似為恒流，經二極管 VD5-VD7 給電池充電，并在 VD5-VD7 上產生約 2.1V 的電壓降使發光二極管發光(綠色)，作為充電指示。三極管 VT 和電位器 RP 組成自動保護電路。當電池充滿后，VT 飽和導通，自動切斷充電電流。同時 A 點電位下降至 0.5V 左右，這時，VB>VA，使紅色發光二極管發光，表示充電結束。
鎳鎘電池充電器電路圖五

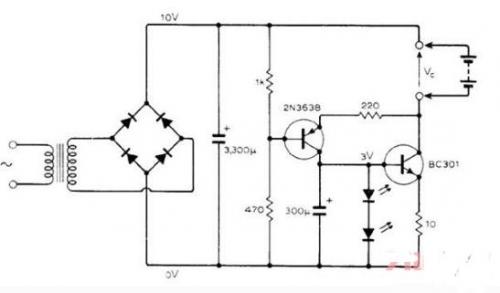

在恒定電流的系列里，給四個尺寸是 D 的電池充電，并且帶有自動電壓限制。BC301 晶體管作為電流源，并且帶有基極電壓，這個電壓用 2 個 LED 穩定在大約 3V。LED 也用來顯示充電狀態。
