　　大功率場效應管內部在源極和漏極之間反向并聯有二極管，接成H橋使用時，相當于輸出端已經并聯了消除電壓尖峰用的四個二極管，因此這里就沒有外接二極管。輸出端并聯一個小電容（out1和out2之間）對降低電機產生的尖峰電壓有一定的好處，但是在使用PWM時有產生尖峰電流的副作用，因此容量不宜過大。在使用小功率電機時這個電容可以略去。如果加這個電容的話，一定要用高耐壓的，普通的瓷片電容可能會出現擊穿短路的故障。

　　輸出端并聯的由電阻和發光二極管，電容組成的電路指示電機的轉動方向。

　　4．性能指標：

　　電源電壓15~30 V，最大持續輸出電流5A/每個電機，短時間（10秒）可以達到10A，PWM頻率最高可以用到30KHz（一般用1到10KHz）。電路板包含4個邏輯上獨立的，輸出端兩兩接成H橋的功率放大單元，可以直接用單片機控制。實現電機的雙向轉動和調速。

　　5．布線：

　　大電流線路要盡量的短粗，并且盡量避免經過過孔，一定要經過過孔的話要把過孔做大一些（》1mm）并且在焊盤上做一圈小的過孔，在焊接時用焊錫填滿，否則可能會燒斷。另外，如果使用了穩壓管，場效應管源極對電源和地的導線要盡可能的短粗，否則在大電流時，這段導線上的壓降可能會經過正偏的穩壓管和導通的三極管將其燒毀。在一開始的設計中，NMOS管的源極于地之間曾經接入一個0.15歐的電阻用來檢測電流，這個電阻就成了不斷燒毀板子的罪魁禍?zhǔn)住．?dāng)然如果把穩壓管換成電阻就不存在這個問題了。

　　三、低壓驅動電路的簡易柵極驅動

　　一般功率場效應管的最高柵源電壓為20V左右，所以在24V應用中要保證柵源電壓不能超過20V，增加了電路的復雜程度。但在12V或更低電壓的應用中，電路就可以大大簡化。

　　詳細解析電機驅動電路典型設計

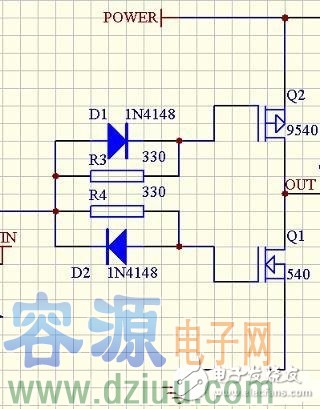

　　左圖就是一個12V驅動橋的一邊，上面電路的三極管部分被兩個二極管和兩個電阻代替。（注意，跟上圖邏輯是反的）由于場效應管柵極電容的存在，通過 R3，R4向柵極電容充電使場效應管延緩導通；而通過二極管直接將柵極電容放電使場效應管立即截止，從而避免了共態導通。容－源－電－子－網－為你提供技術支持
