詳細解析電機驅動電路典型設計

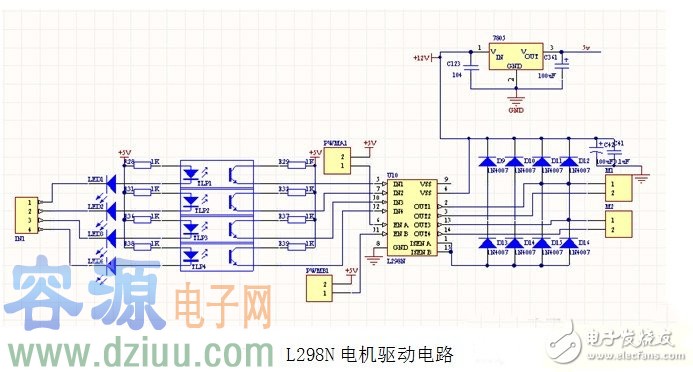

四、L298N電機驅動電路
1、工作原理分析：
在步進電機驅動模塊中，采用了帶光耦隔離，抗干擾能力強的TLP521作為隔離電流保護芯片，其中L297的17腳通過給高低電平來控制步進電機的正反轉，而18腳為步進時鐘輸入端，控制每個步數的時間增量，19腳步進電機的半步或者整步的選擇，10腳為使能控制端，來控制電機的啟停，而經過內部包含 4 信道邏輯驅動電路、高壓、大電流雙 H 橋式驅動器L298來控制電機的正反轉；利用L298實現電機驅動及其正反轉，并采用二極管進行續流保護，利用7805提供5v電源給控制器和l298芯片供電，這個電路在工作時間長的情況下容易發熱，造成電路不穩定性缺點。
主要功能特點是：
關鍵芯片：L298N 雙H 橋直流/步進電機驅動芯片
L298N 芯片工作電壓：DC 4.5~5.5V。
電機驅動電源電壓DC 5--35V。
電源輸入正常時有LED 燈指示。
PCB尺寸：4.4*5.0cm
最大輸出電流2A（瞬間峰值電流3A），最大輸出功率25W。
輸出正常時電機運轉有LED 燈指示。
具有二極管續流保護。
可單獨控制２臺直流電機或１臺兩相4 線（或6 線）步進電機。容－源－電－子－網－為你提供技術支持
