　　為了程序設計方便，引入了一個特征值Key，沒有任何鍵按下時，令Key=0；當SB1、SB2有鍵按下時，令Key=1；當SB3按下時，令Key=2；當密碼不正確時，令Key=3。特征值Key作為主函數和按鍵掃描函數之間聯系的一條紐帶。

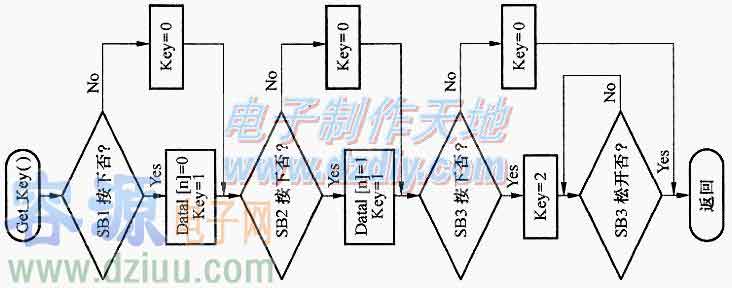

　　輸入密碼由按鍵掃描函數完成，按鍵掃描函數的流程圖見下圖。

　　密碼設置函數用來重新設置密碼，新的密碼仍然保存在EEPROM數據存儲區，這樣掉電后新設置的密碼就不會丟失了。密碼設置函數的流程圖見下圖。

　　在驗證密碼和重新設置密碼時要對EEPROM進行讀寫，這可以用EEPROM讀寫函數來完成，兩個函數的語句如下。

　　寫EEPROM數據函數：

　　Void Write-EEPROM（ucharData，uintAddress）

　　（if（EECR&0x20）／／判斷寫使能是否為0

　　Delay Ms（10）;／／延時10ms

　　EEARH=Address》》8;／／送高地址

　　EEARL=Address&0x0000ff；//送低地址

　　EEDR=Data；／／送數據

　　EECR=EECR|0x04；／／主寫使能置位

　　EECR=EECR|0x02；／／寫使能置位

　　Delay Ms（10）；／／延時10ms

　　}

　　讀EEPROM數據函數：

　　UcharRead_EEPROM（uint Address）

　　{uchar i；

　　if（EECR&0x01）／／判斷讀使能是否為0

　　Delay Ms（10）;／／延時10ms

　　EEARH=Address》》8；／／送高地址

　　EEARL=Address&0x00ff；／／送高地址

　　EECR=EECR|0x01;／／讀使能置位

　　Delay Ms（10）;／／延時10ms

　　i=EEDR;／／讀數據

　　return（i）;／／返回數據

　　}

　　上面只對幾個主要的函數作了介紹，詳細的源程序見本期配刊光盤。

　　3．電子密碼鎖實驗首先將程序目標文件寫入單片機，為了防止密碼掉電后丟失，同時使密碼能夠重新修改，必須將密碼寫入EEPROM數據存儲器。由于程序中使用了EEPROM數據存儲器，因此程序在編譯時除了生成HEX目標文件外，還會產生EEP目標文件。HEX目標文件寫入Flash程序存儲器，EEP目標文件寫入EEPROM數據存儲器。所以用PonyProg2000寫芯片時，在打開目標文件時要分別打開目標文件Lock．hex和lock．eep，具體操作過程是：

　　（1）對芯片進行擦除；（2）用工具欄上的“Open Pro—gram Memory（FLASH）File按鈕打開lock．hex文件;（3）用工具欄上的“Open Data Memory（EEPROM）File”按鈕打開lock．eep文件；（4）單擊工具欄中的“寫器件”按鈕即可把兩個目標文件分別寫入Flash程序存儲器和EEPROM數據存儲器。操作過程如下圖（略）所示。

　　接下來接通實驗板的電源，通過SB1、SB2輸入12位密碼，按一下確認鍵SB3，如果密碼正確的話，LCD顯示屏會顯示“RIGHT”，同時PD7輸出5秒鐘的高電平，使發光二極管VD6點亮，電磁鐵吸合，電子密碼鎖被打開，如下圖（略）所示。如果密碼不正確，LCD顯示屏會顯示“ERROR”，PD7輸出仍為低電平，電子密碼鎖不能被打開。

　　如果要修改密碼，必須先輸入正確的密碼，在VD7沒有熄滅前按下SB3，并在VD7熄滅后再保持3秒鐘，到時LCD顯示屏會顯示“SET_PASSWORD”，這時即可用SB1、SB2輸入新的12位密碼。下次使用時必須輸入新的密碼才能打開鎖，這樣經常變更密碼可提高鎖的安全性。

　　由于受按鍵數量的限制，密碼采用了二進制，12位密碼的組合也只有4096種，為了提高破解的難度，有兩種方法：一種方法是修改程序使得連續輸入幾次密碼錯誤后將電路鎖定一段時間，延長破解的時間；另一種方法是密碼采用十進制數，但這就要使用更多的按鍵，從而使用較多的I／0接口，電路必須進行調整。上述兩種方法如何實施留給讀者自己思考。
