現場總線技術已經廣泛應用于工業控制中，尤其是CAN（Controler　Area　Nerwork）總線由于具有可靠性高、成本低、容易實現等優點，在現場總線實際工程應用中占有了較大份額。伴隨著總線技術發展，LIN（Local　Interconnect　Network）總線作為一種低成本串行通信網絡，其目標是為現有現場總線控制網絡提供輔助功能，特別是汽車控制網絡中總線應用，因此必然存在一個LIN總線和其它總線通信接口實現，本文以CAN總線為例，提出了一種基于AT89C51CC03單片機CAN-LIN網關設計方案。

LIN是一種低成本串行通訊網絡用于實現汽車中分布式電子系統控制，LIN目標是為現有汽車網絡（例如CAN總線）提供輔助功能，因此LIN總線是一種輔助總線網絡，在不需要CAN總線帶寬和多功能場合比如智能傳感器和制動裝置之間通訊，使用LIN總線可大大節省成本。LIN通訊是基于SCI（UART）數據格式，采用單主控制器/多從設備模式，僅使用一根12V信號總線和一個無固定時間基準節點同步時鐘線。

網關硬件設計

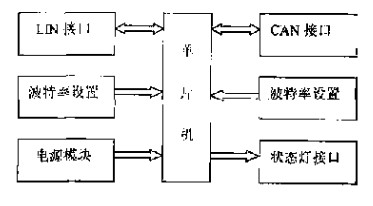

整個網關模塊包括LIN接口、CAN接口、CAN波特率設置、LIN波特率設置、電源模塊、狀態燈六個子模塊（圖1）。

基于單片機實現CAN總線與LIN總線間的傳輸設計方案

圖1 系統結構框圖

AT89C51CC03是Atmel公司一款內嵌CAN控制器8位單片機。本設計中以AT89C51CC03單片機為基礎，選擇TJA1020作為L(zhǎng)IN總線收發器，采用單片機UART接口，在CAN模塊設計部分選擇PCA82C250作為CAN總線收發器，具體電路連接如圖2、圖3、圖4所示。

基于單片機實現CAN總線與LIN總線間的傳輸設計方案

圖2 單片機電路

基于單片機實現CAN總線與LIN總線間的傳輸設計方案

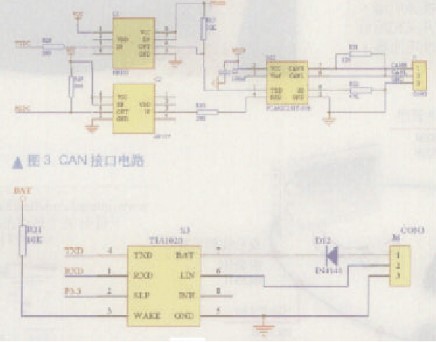

圖4 LIN接口電路

在電路中我們?cè)O(shè)計了一個5位撥碼開關，由于在各個不同工作系統中，LIN總線和CAN總線傳輸是不一樣，這就需要改換軟件，因此在此設計中用一個5位撥碼開關用于波特率設置，三位用于LIN波特率設置，兩位用于CAN波特率設置。同時為了展示網關工作狀態，特意設計了工作指示燈，在接收和發送信號時分別以一定頻率閃爍，當有故障出現時，兩個燈同時點亮。

為增強CAN節點抗干擾能力，單片機TXDC和RXDC引腳并不是直接與PCA82C250ATXD和RXD引腳相連，而是通過高速光耦6N137相連（圖3）。這樣很好實現了總線上各個節點間電氣隔離，光耦部分電路所采用兩個電源VCC和VDD必須是完全隔離，否則采用光耦也就失去了意義。

網關軟件設計

網關軟件設計主要包括主控程序模塊和CAN模塊軟件設計以及LIN模塊軟件設計，CAN模塊軟件設計主要有三個子函數，一個是CAN初始化CAN_INIT（），另外兩個是CAN_RE_ISR（）和CAN_SEND（）。CAN_INIT（）主要是設置CAN通信波特率和CAN基本設置，波特率可以根據撥碼開關值來設定，在系統上電之后通過自檢程序自動掃描，查預先設定好波特率表格，設定CAN通信波特率。

CAN_RE_ISR（）負責信息接收和處理，CAN_SEND（）負責信息發送。

LIN模塊軟件設計主要包括幾個文件：LIN.H、LIN.C、TEMR0.H　TEMRO.C，其中LIN.H、LIN.C分別實現LIN規范設定以及UART波特率設定和LIN信息接收與發送，TEMR0.H　TEMRO.C用于產生LIN總線波特率。主控程序設計主要完成整個網關信息轉發功能，當CAN接收中斷發生時，置LIN發送標志位，準備轉發CAN信息到LIN網絡;同樣，當LIN接收中斷生時，置CAN發送標志位，準備發送LIN信息到CAN網絡。

整個軟件以C51編寫，并利用KEIL公司仿真軟件進行軟件調試，最后將完整程序燒寫到AT89C51CC01flash空間。

結語

本文提出了基于AT89C51CC01單片機CAN-LIN網關設計，解決了現場總線控制中CAN總線控制網絡和LIN總線控制網絡之間信息傳輸問題，為現場總線靈活應用提供了基礎。本設計經過現場實驗，實驗結果表明網關運行良好，工作可靠穩定，并已應用到實際工作中。
