介紹數控開關電源過流保護電路圖
介紹數控開關電源過流保護電路圖
<<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
變壓器T 1原邊串接在開關電源主變壓器原邊回路中， 通過實驗選擇合理的變壓器原副邊匝數比， 感應開關電源變換時的原邊電流值， 經二極管V1 ~ V4 整流， R1、C1 濾波后送電位器RP。 <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
原邊電流越大， 電流取樣變壓器整流出的電壓越大， 電位器RP 中心點電壓越低，TL494: 2 腳電壓隨之下降， 使得TL494: 3 腳電壓升高， 送入脈寬調制器， 將T L494 驅動脈沖寬度

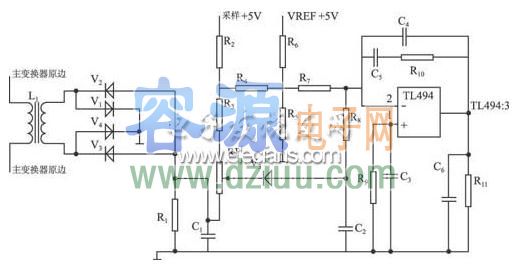

減少， 從而得到過流保護的目的。圖中電容C4、C5、R10為TL494 誤差放大器的反饋元件， 使得放大電路穩定可靠。數控開關電源過流保護電路圖: <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
