400W自動應急電源


關鍵字：應急電源制作，應急電源電路 400W自動應急電源本應急電源前級采用CMOS數字電路，后級采用大功率模塊作逆變功放，大幅度提高了效率和可靠性。本電源電路還設計了電池電壓檢測電路和保護裝置，以及自動啟動逆變和自動充電功能。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

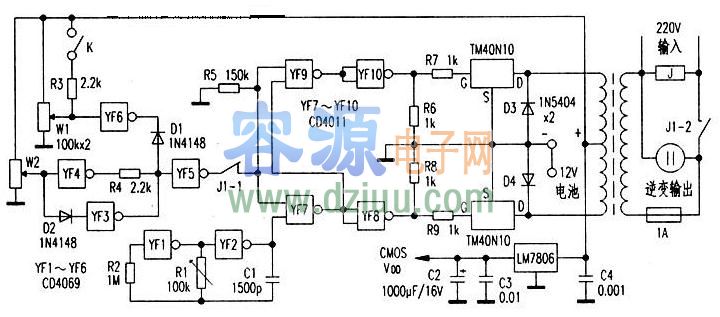

一、電路原理

1．50Hz工頻振蕩器由CD4069電路中的YFI、YF2組成。振蕩頻率由R1、C1決定。調節R1，可以改變其振蕩頻率。當電路供電穩定時，它的振蕩頻率也十分穩定。CD4069由LM7806供電。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 2．CD4069的YF3、YF4組成欠壓自鎖開關電路。調節W2，可設定欠壓電壓(最低為10.5V)。一旦電池放電到達設定電壓10.5V時，YF4輸出高電平，YF3電路自鎖電平，YF5輸出低電平，逆變不工作，自鎖電路保護電池，防止過放電損害。D2為隔離二極管。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 3．由CD4069中的YF6、YF5、W1組成電池過壓開關電路。調節W1，可以設定最高充電電壓為12V。當電池充電到達設定電壓12V時，YF6輸出低電平，YF5輸出高電平，電路反轉，逆變工作。過壓開關電路保護電池，防止過充損壞。D1為隔離二極管，K用作充電未到達設定額定電壓值時的緊急啟動。


4．CD4011中的YF7～YF10組成激勵推動開關電路。當YF5為低電平時(或J常閉觸點斷開時)，YF8、YFl0輸出低電平，功率模塊失去推動電壓而截止。只有當YF5輸出高電平(或J常閉觸點閉合)時，逆變模塊功放才工作。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 5．二極管D3、D4在充電時起整流作用，在逆變時起保護模塊的作用。J為220V交直流小型電磁繼電器，在電路中起充電和逆變轉換作用。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

二、元件選擇前級選用

CD4069、CD4011，后級選用功率模塊TM40N10(Po=380W，I D =40A，R DS滿功率的通態電阻R=0.8Ω，V DSS =100V)。D3、D4為1N5404。電源變壓器鐵芯截面積45mm×60mm。初級線徑Φ3.31mm，匝數20×2；次級線徑Φ0.96mm，匝數396匝。三、調試

 1．調節R1，使其振蕩頻率為50Hz。


 2．調節W1、W2，使逆變電路工作在電源電壓10.5V~12V。四，注童事項 1．電池應選用80Ah的。 2．連接電池的電源線盡量短而粗。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
