大功率可調電源" >穩壓電源

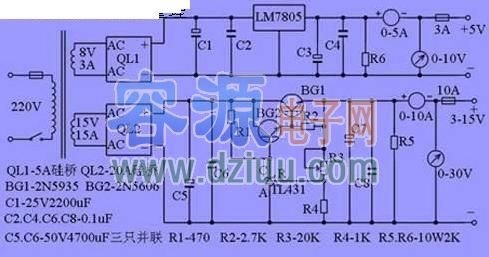

無論檢修電腦還是電子制作都離不開穩壓電源，下面介紹一款直流電壓從3V到15V連續可調的穩壓電源，最大電流可達10A，該電路用了具有溫度補償特性的，高精度的標準電壓源集成電路 TL431，使穩壓精度更高，沒有特殊要求，基本能滿足正常維修使用，電路見下圖。 <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

第一路的電路非常簡單，由變壓器次級 8V交流電壓通過硅橋 QL1整流后的直流電壓經 C1電解電容濾波后，再由 5V三端穩壓塊 LM7805不用作就可在輸出端產生固定的 5V1A穩壓電源，電源在檢修電腦板時可以當作內部電源使用。第二部分與普通串聯型穩壓電源基本，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路 TL431，使電路簡化，成本降低，而穩壓性能卻很高。 <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

圖中電阻 R4，穩壓管 TL431，電位器 R3組成一個連續可調得恒壓源，為 BG2基極提供基準電壓，穩壓管 TL431的穩壓值連續可調，穩壓值決定了穩壓電源的最大輸出電壓，你想把可調電壓范圍擴大，可以改變 R4和 R3的電阻值，當然變壓器的次級電壓也要提高。變壓器的功率可根據輸出電流靈活掌握，次級電壓 15V左右。橋式整流用的整流管 QL用 15－ 20A硅橋，結構緊湊，有固定螺絲，可以直接固定在機殼的鋁板上，有利散熱。管用的是大電流 NPN型金屬殼硅管，它的發熱量很大，機箱允許，盡量購買大的散熱片，擴大散熱面積，不大電流，也可以換用功率小一點的硅管，這樣可以做的體積小。 <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
