本電路主要應用TWH8778作為控制芯片，首先給大家介紹一下TWH8778集成電路，TWH8778屬于高速集成電子開關，可用于各種自動控制電路。它外形簡單，外圍電路簡單，內部包含過熱，過壓保護電路。其內部具有過壓、過流、過熱保護功能，可以適合大電流的驅動開關領域應用。在一些定時器、報警器等實用電路中廣泛使用。

TWH8778總共5個引腳，引腳排列從左向右分別是：1腳（輸入端）2，3腳（輸出端）4腳（地）5腳（控制極）。

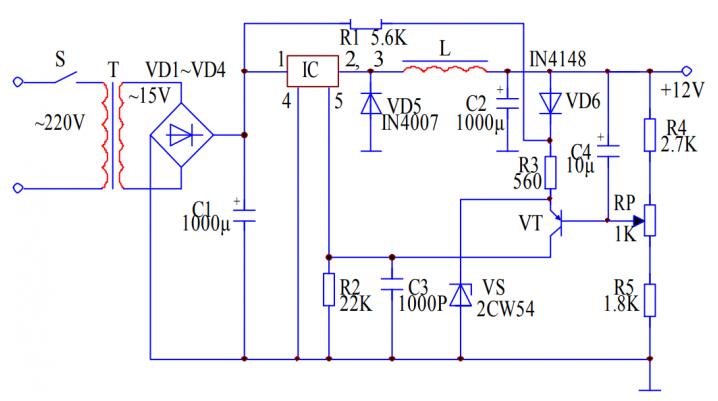

　　12V開關直流穩壓電源電路圖如圖下圖所示。

　　當開關 S 閉合后，220V 的交流電壓通過 VD1~VD4 整流、電容器 C1 濾波后，分兩路。輸出。一路加在 IC 集成電路的 1 腳，另一路通過電阻器 R1、R3 加在三極管 VT 的發射極端，使三極管 VT 處于飽和導通狀態。此時集電極的電壓（1.6V 以上）輸出到 IC 集成電路的 5 腳，使得 IC 的內部電子開關導通，則2、3 腳輸出電壓，使得電感器中電流增加，供給負載。

　　當輸出電壓達到 6V 時，穩壓管 VS 擊穿，電阻器 R3 上的電流增加，導致 R3 上的電壓增加，當輸出電壓達到 12V 時，三極管 VT 從飽和狀態變?yōu)榉糯鬆顟B(tài)。當輸出電壓超過 12V時，三極管 VT 的發射結電壓降低，使得集電極輸出電壓下降，當下降到 1.6V（即 IC 集成電路的 5 腳電位下降到 1.6V）時，IC 開關集成電路斷開，電感器 L 的電流下降，輸出電壓也隨著下降，當下降到 12V 時，三極管 VT 的集電極電位上升為 1.6V 以上，IC 集成電路再次導通，使得輸出電壓始終穩定在 12V。

　　在元器件的選擇上，IC 選用 TWH8778 型電子開關集成電路；R1~R5 選用 RTX—1/4W 型碳膜電阻器；C1選用耐壓為 25V 的鋁電解電容器，C2、C4 選用 CD11—16V 電解電容器，C4 選用 CT1 型高頻瓷介電容器；VD1~VD5 選用 IN4004 硅型整流二極管，VD6 選用 IN4148 硅型開關二極管； VS 選用 IN4106 或 2CW60 硅穩壓二極管；RP 可用 WSW 型有機實心微調可變電阻器；其余器件可參考圖上標注。另外，本電路結構簡單，只要按照電路圖焊接，選用的元器件無誤，無需調試都能正常工作。穩壓電源輸出電壓為 12V，電流為 1A。

上面就是12V開關直流穩壓電源電路圖 的全部?jī)?nèi)容，文中也詳細介紹了整個電路工作原理。歡迎留言評論。
