自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）

在有直流低電源而沒有220V交流電的情況下，逆變器是最佳的轉換裝置，很多場合都適用，比如喜歡釣魚的朋友，可以用逆變器為自己的用電設備使用。本文介紹一款應用CW3525A 集成塊制作的最簡單12v轉220v逆變器及電路圖。電路很簡單，制作也方便，適用性很強。

CW3525A是一個車載逆變器電路，當然只要有12V電源，不一定要應用于車載之上，你也可以拿一個電瓶給本電路供電，電瓶額定輸出電流要大一點為好。

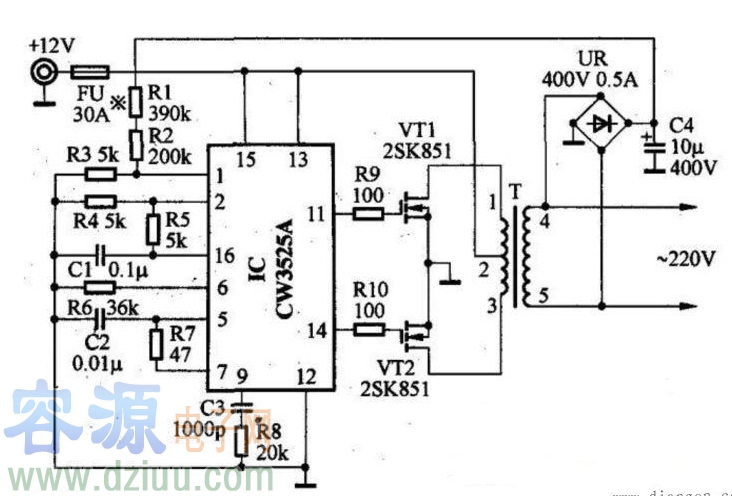

最簡單12v轉220v逆變器電路圖：

　CW3525A特點：

（1）輸出交流電壓220V，并且具有穩壓功能；

（2）采用脈寬調制式開關電源電路，轉換效率高達90％以上，自身功耗小；

（3）采用2 kHz準正弦波形，無需工頻變壓器，體積小、重量輕。

（4）輸出功率30W，可以擴容至1000w以上；

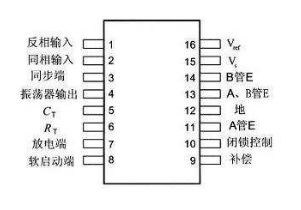

CW3525A集成電路引腳功能說明：

最簡單12v轉220v逆變器制作工作原理：
　　
當VT1導通時（此時VT2截止），+12V電源通過變壓器T初級上半部分（2端→1端）經VT1到地。當VT2導通時（此時VTl截止），+12V電源通過變壓器T初級下半部分（2端→3端）經VT2到地。通過變壓器T的合成和升壓，在T的次級即可獲得220V的交流電壓，其頻率約為2kHz。由于變壓器線圈對高頻成分的阻礙，次級波形已不是方波，可稱之為準正弦波。采用較高頻率的準正弦波形，有利于提高效率和革除工頻變壓器，也能使大多數電器正常工作。

自制最簡單12v轉220v逆變器簡便方法：

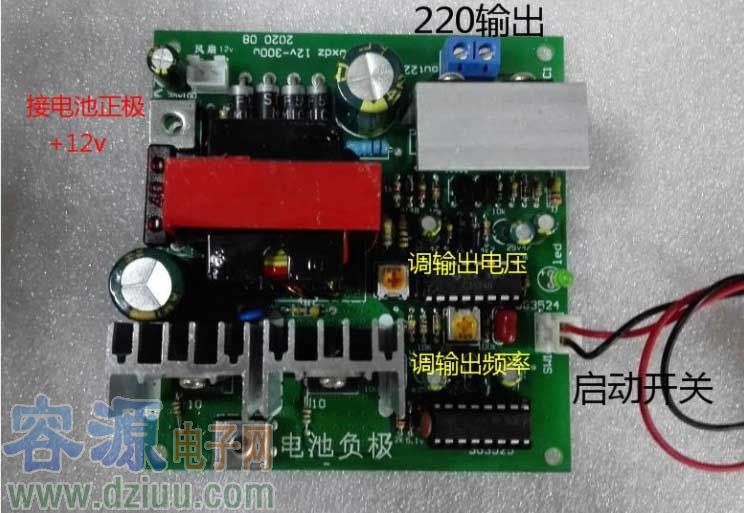

如果你只是想應用逆變器，不是為了提高自己電子技術水平，可以在taobao網搜索逆變器電路板，購買一個電路板，自己安裝一下就可以作用，這是最簡單的逆變器制作方法。當然也可以購買一個成品逆變器直接使用，但這樣就失去自制樂趣了。逆變器電路板如下圖，應用很方便。
