純正弦波逆變器 電路圖制作過程（50Hz）

　逆變器可以按照它的輸出波形進行分類，分為方波逆變器、修正波逆變器和正弦波逆變器。

　　因此正弦波逆變器的定義就是輸出波形為正弦波的逆變器。

　　它的優點是輸出波形好，失真度很低，且其輸出波形與市電電網的交流電波形基本一致，實際上優良的正弦波逆變器提供的交流電比電網的質量更高。正弦波逆變器對收音機和通訊設備及精密設備的干擾小，噪聲低，負載適應能力強，能滿足所有交流負載的應用，而且整機效率較高；它的缺點是線路和相對修正波逆變器復雜，對控制芯片和維修技術的要求高，價格較貴。

　　600W的正弦波逆變器制作全過程詳解如下：

　　該正弦波逆變器技術特點：

　　1.SPWM的驅動核心采用了單片機SPWM芯片，TDS2285，所以，SPWM驅動部分相對純硬件來講，比較簡單，制作完成后要調試的東西很少，所以，比較容易成功。

　　2.所有的PCB全部采用了單面板，便于大家制作，因?yàn)椋芏鄲?ài)好者都會自已做單面的PCB，有的用感光法，有點用熱轉印法，等等，這樣，就不用麻煩PCB廠家了，自已在家里就可以做出來，當然，主要的目的是省錢，現在的PCB廠家太牛了，有點若不起（我是萬不得已才去找PCB廠家的）。

　　3.該機所有的元件及材料都可以在淘寶網上買到，有了網購真的很方便，快遞送到家，你要什么有什么。如果PCB沒有做錯，如果元器件沒有問題，如果你對逆變器有一定的基礎，我保證你制作成功，當然，里面有很多東西要自已動手做的，可以盡享自已動手的樂趣。 4.功率只有600W，一般說來，功率小點容易成功，既可以做實驗也有一定的實用性。

　　一、電路原理

　　該逆變器分為四大部分，每一部分做一塊PCB板。分別是“功率主板”；“SPWM驅動板”；“DC-DC驅動板”；“保護板”。

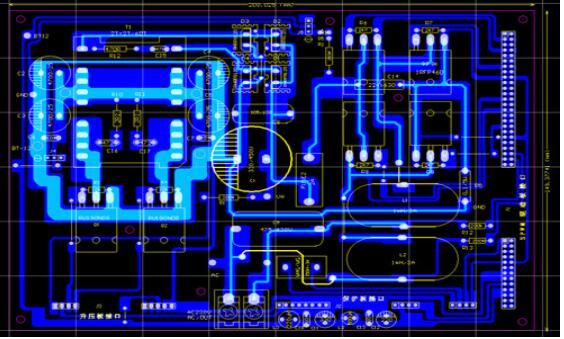

　　1.功率主板：功率主板包括了DC-DC推挽升壓和H橋逆變兩大部分。該機的BT電壓為12V，滿功率時，前級工作電流可以達到55A以上，DC-DC升壓部分用了一對190N08，這種247封裝的牛管，只要散熱做到位，一對就可以輸出600W，也可以用IRFP2907Z，輸出能力差不多，價格也差不多。主變壓器用了EE55的磁芯，其實，就600W而言，用EE42也足夠了，我是為了繞制方便，加上EE55是現存有的，就用了EE55。關于主變壓器的繞制，下面再詳細介紹。前級推挽部分的供電采用對稱平衡方式，這樣做有二個好處，一是可以保證大電流時的二個功率管工作狀態的對稱性，保證不會出現單邊發熱現象；二是可以減少PCB反面堆錫層的電流密度，當然，也可以大大減小因?yàn)殡娏鞑黄胶庖鸬母蓴_。高壓整流快速二極管，用的是TO220封裝的RHRP8120，這種管子可靠性很好，我用的是二手管，才1元錢一個。高壓濾波電容是470uf/450V的，在可能的情況下，盡可能用的容量大一些，對改善高壓部分的負載特性和減少干擾都有好處。H橋部分用的是4個IRFP460，耐壓500V，最大電流20A，也可以用性能差不多的管子代替，用內阻小的管子可以提高整機的逆變效率。H橋部分的電路采用的常規電路。下面是功率主板的PCB截圖，長寬為200X150MM，因?yàn)�，這部分的電路比較簡單，所以，我沒有畫原理圖，是直接畫了PCB圖的。

正弦波逆變器制作過程詳解

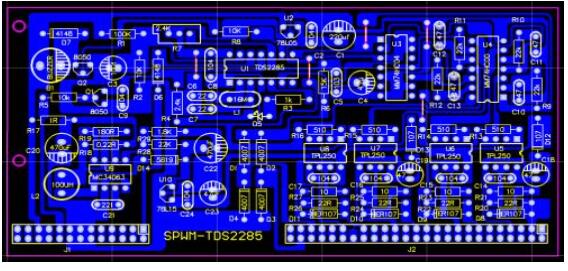

　　2. SPWM驅動板。和我的1KW機器一樣，SPWM的核心部分采用了張工的TDS2285單片機芯片。關于該芯片的詳細介紹，這里不詳說了。U3，U4組成時序和死區電路，末級輸出用了4個250光藕，H橋的二個上管用了自舉式供電方式，這樣做的目的是簡化電路，可以不用隔離電源。因?yàn)锽T電壓會在10-15V之間變化，為了可靠驅動H橋，光藕250的圖騰輸出級工作電壓一定要在12-15之間，不能低于12V，否則可能使H橋功率管觸發失敗。所以，這里用了一個MC34063（U9），把BT電壓升至15V（該升壓電路由鐘工提供），實驗證明，這方式十分有效。整個SPWM驅動板，通過J1，J2插口和功率板接通，各插針說明如下： J2： 2P-4P; 7P-9P; 13P-15P; 18P-20P 分別為H橋4個功率管的驅動引腳 23P-24P為交流穩壓取樣電壓的輸入端。 J1： 1P為2285輸出至前級3525第10P的保護信號連接端，一旦保護電路啟動，2285的12P輸出高電平，通過該接口插針到前級3525的10P，關閉前級輸出。 6P-7P-8P為地GND。 9P接保護電路的輸出端，用于關閉后級SPWM輸出。 10P-11P接BT電源。下面是SPWM驅動板的電原理圖和PCB截圖：

正弦波逆變器制作過程詳解

　　3.DC-DC驅動板。 DC-DC升壓驅動板，采用的是很常見的線路，用一片SG3525實現PWM的輸出，后級用二組圖騰輸出，經實驗，如果用一對190N08，圖騰部分可以省略，直接用3525驅動就夠了。因?yàn)檫@DC-DC驅動板，和我的1000W機上的接口是通用的，所以有雙組輸出，該機上只用了一組。板上有二個小按鈕開關，S1，S2，S1是開機的，S2是關機的，可以控制逆變器的啟動和停機。這驅動板，是用J3，J4接口和功率板相連的，其中J3的第1P為限壓反饋輸入端。下面是DC-DC升壓驅動電路圖和PCB截圖：容－源－電－子－網－為你提供技術支持
