三端7812集成穩壓電源電路
三端集成穩壓電源主要的是使用方便，因為外圍元器件很少就可以達到想要的輸出電壓，適用于各種電源穩壓電路，三端7812集成穩壓電源電路的核心
三端集成穩壓電源主要的是使用方便，因為外圍元器件很少就可以達到想要的輸出電壓，適用于各種電源穩壓電路，三端7812集成穩壓電源電路的核心元器件是7812，一般是LM7812,LM7812具有輸出穩定性好、使用方便、輸出過流、過熱自動保護等。在正電壓輸出系列中還有LM7805(7805穩壓電源電路圖)、lm7809(lm7809引腳圖及應用電路圖)等。
下面是三端7812集成穩壓電源電路圖。
電路圖中Ｒ１為大功率電阻，５６歐。本電路制作很簡單，在小電流應用場所沒問題，可是當電流超過１Ａ時，LM7812發熱很大，很容易燒壞7812，加散熱片可以起到一定作用，如果想應用到一些大電流場所，必須應用擴流器件來完成工作。

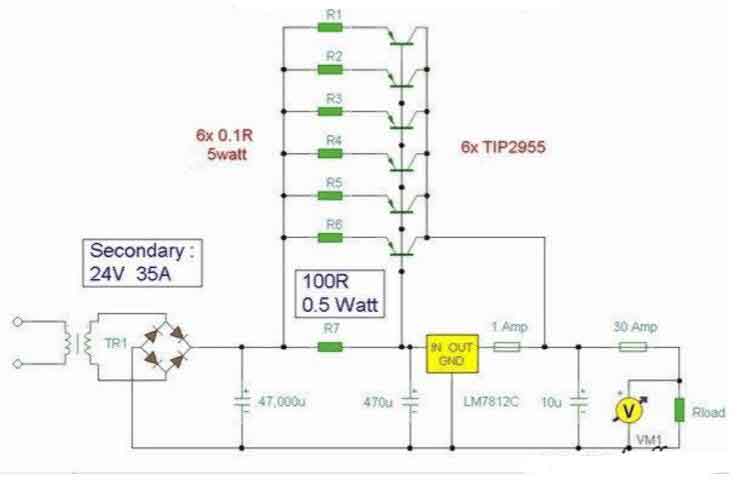

下面為大家介紹lm7812擴流穩壓電路圖：
以上就是三端7812集成穩壓電源電路全部內容，如有什么問題，請在文章下面評論區回復。
