三端可調穩壓電路圖

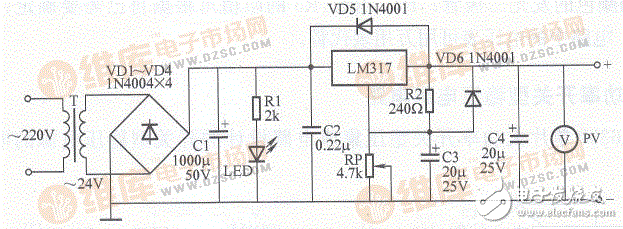

電路工作原理：220V交流電經變壓器T降壓后，得到24V交流電；再經VD1～VD4組成的全橋整流、C1濾波，得到33V左右的直流電壓。該電壓經集成電路LM317
電路工作原理：220V交流電經變壓器T降壓后，得到24V交流電；再經VD1～VD4組成的全橋整流、C1濾波，得到33V左右的直流電壓。該電壓經集成電路LM317后獲得穩壓輸出。調節電位器RP，即可連續調節輸出電壓。圖中C2用以消除寄生振蕩，C3的作用是抑制波紋，C4用以改善穩壓電源的暫態響應。VD5、VD6在當輸出端電容漏電或調整端短路時起保護作用。LED為穩壓電源的工作指示燈，電阻R1是限流電阻。輸出端安裝微型電壓表PV，可以直觀地指示輸出電壓值。
三端可調穩壓電路圖１
