1.5V轉3V電源芯片，1.5V轉3V穩壓芯片
1.5V轉3V芯片： 代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
最簡單的低壓升壓芯片：PW5100
適用于：要求低功耗，外圍簡單，效率高

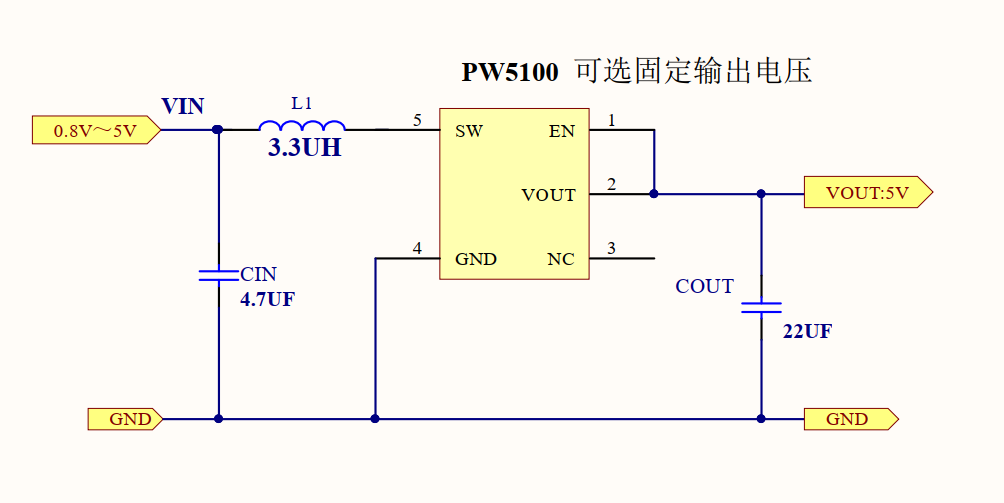

PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸出電容器，
產品特點
- 最大效率可達： 95％
- 最高工作頻率： 1.2MHz
- 寬輸入電壓范圍： 0.7V～ 5.0V
- 輸入靜態電流： 10uA@VIN=2.0V
- 輸出電壓可選： 3.0V,3.3V,5V
- 低紋波,低噪聲
容－源－電－子－網－為你提供技術支持
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.mnu8.com/Components/16092209114161.shtml
本文標簽:
- 上一篇文章：1.5V轉5V超簡潔的芯片電路圖
- 下一篇文章：如何正確選用貼片電阻
-
干電池升壓IC 3.3V的電源芯片PW5100

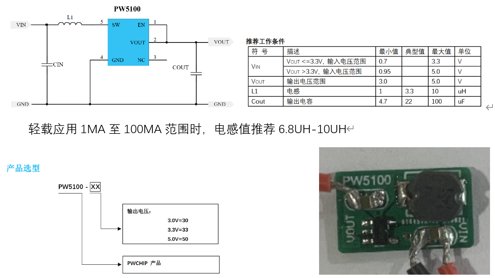

PW5100 的工作頻率高達 1.2MHz，其目的是為了能夠減小外部的電感尺寸和輸出電容容值，故 PW5100 只需要 1uH 以上的電感就可以保證正常工作，
但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 200mA），為了提高工作效率，建議使用較大一點的電感。
同時輕載應用，輸出電流10M，50MA左右時，建議使用大的的電感如6.8UH。
關鍵詞： 所屬欄目：電子器材 -
鋰電池充放電管理 （輸入5V輸出1.5V）ZCC5600
關鍵詞： 所屬欄目：電源電路 -
1V升壓到3V的芯片，1V升壓3.3V電路圖
1V升壓到3V和1V升壓3.3V的升壓芯片？
PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V，3.3V， 5.
關鍵詞： 所屬欄目：元器件知識 -
12V轉5V降壓芯片，12V轉3.3V穩壓芯片電路圖
12V轉5V應用中，大多要求會輸出電流高的，穩壓LDO就不能滿足了，需要使用DC-DC降壓芯片來持續穩壓5V，輸出電流1000MA，2000MA，3000MA，5000MA等。不同的輸出電流可以選擇適
關鍵詞： 所屬欄目：元器件知識 -
5V降壓轉3.3V，5V轉3V電路圖芯片
5V降壓轉3.3V和3V都是低壓，兩個之間的壓差效率，所以效率和工作溫度這塊都會比較優秀，輸入和輸出的最低壓差外是越小越好。
如果電流比較小，可以用LDO：PW6566 系列是
關鍵詞： 所屬欄目：元器件知識 -
2V升3V芯片，輸入2V輸出3V可達1A
PW5328B是一個恒定頻率， 6引腳 SOT23電流模式升壓轉換器，用于小型低功耗應用。 PW5328B的開關頻率為 1.2MHz，允許使用微小的、低成本的電容器和電感器。內部軟啟動導致小
關鍵詞： 所屬欄目：元器件知識 -
2V升3.3V芯片，輸出500MA，低功耗10uA解決方案
2V的輸入電壓其實非常少，一般都是鎳氫電池1.2V,干電池1.5V，來給玩具，MCU單片機，模塊啊，等等供電。不過2V的供電電源或者設備確實是不常見的。
一般2V升3.3V，需要升
關鍵詞： 所屬欄目：元器件知識 -
2.4V升3.3V，2.4V升3V，1A大電流升壓芯片
兩節鎳氫電池串聯就是1.2V+1.2V=2.4V的供電電壓了，2.4V升3V, 2.4V升3.3V的話，就能穩壓穩定給模塊供電了，鎳氫電池是會隨著使用的電池電量減少的話，電池的電壓也是跟著變
關鍵詞： 所屬欄目：元器件知識 -
1V升3V芯片，1V升3.3V芯片，大電流的，低功耗
一般來說，1V的電壓實在很低了，即使是干電池的話,再1V時，也是基本屬于沒電狀態了。還有一種是干電池輸出電流大時，也會把干電池的電壓從1.5V拉低到1V左右。
更多
關鍵詞： 所屬欄目：元器件知識 -
1.8V升3V芯片，1.8V升3.3V升壓芯片方案
兩節干電池由于耗電量電壓會降低，無法長期穩定的輸出3V或者3.3V供電，直接兩節干電池會供電電壓不穩，影響后面電路穩定。兩節干電池的供電電壓在1.8V-3.2V左右
1.8V升3V升
關鍵詞： 所屬欄目：元器件知識 -
1.5V升5V芯片，1.5V升5V電路圖規格書
常用的 5號，7號等 1.5V 干電池滿電電壓在 1.6V 左右，干電池輸出耗電電壓在 1V。適用PW5100，在 0.9V 時還能輸出，徹底榨干干電池的電量。1.5V 升5V 的芯片：PW51
關鍵詞： 所屬欄目：元器件知識 -
1.5V升3V芯片和電路圖，DC-DC升壓IC
1.5V升3V的升壓芯片，3V給LED供電，或者單片機模塊供電等。
PW5200A工作頻率為1.4MHZ。輕載時自動PWM/PFM模式切換，提高效率。
PW5200A能夠提供2.5V和5V之間的可調輸出電
關鍵詞： 所屬欄目：元器件知識 -
2V轉3V，2.4V轉3V的電源芯片電路圖
兩節鎳氫電池1.2V+1.2V是2.4V的標稱電壓，2.4V可以轉3V輸出電路應用。
在2.4V轉3V和2V轉3V的應用中，輸出電流可最大600MA。 2V的低壓輸入，可以采用PW5100低壓輸入專
關鍵詞： 所屬欄目：元器件知識 -
鎳氫可充電電池2.4V轉3.3V，2V轉3.3V穩壓供電輸出電路
PW5100可以實現2.4V轉3.3V，2V轉3.3V的穩壓電源電路，輸出電流500MA.靜態電流10uA，SOT23-5封裝。輸出紋波低，輕載性能高（輕載電感推薦6.8UH-10UH）.PW5100 是一款高
關鍵詞： 所屬欄目：元器件知識 -
1V轉5V芯片，三個元件即可組成完整的穩壓方案
1V低電壓要轉成5V的電壓，需要1V轉5V的芯片，由于1V輸入，所以不需要指望能輸出多大的電流，壓差和1V的供電電壓意味著供電電流也是無法做大的了。一般1V轉5V的輸出電流在
關鍵詞： 所屬欄目：元器件知識 -
1V轉3V的低功耗升壓芯片
由于1V的電壓很低，如果需要1V轉3V的芯片，也是能找到的，一般要輸入電壓要選擇余量，選擇比1V更低的啟動電壓的1V轉3V升壓芯片。PW5100干電池升壓IC就具有1V轉3V，穩壓輸出
關鍵詞： 所屬欄目：元器件知識 -
1V轉3.3V穩壓供電的芯片電路圖
1V轉3.3V供電是簡單的，僅需要一個芯片和三個外圍元件即可組成這樣的一個1V轉3.3V的電路圖和升壓電路了。可以持續穩定地供電3.3V給模塊或者MCU燈電路。讓后端工作穩定，同
關鍵詞： 所屬欄目：元器件知識 -
1.8V轉3V，1,8V轉3.3V電源芯片的規格書參數
1.8V電平如何穩壓穩定輸出3V或者3.3V，就需要用到1.8V轉3V，1,8V轉3.3V電源芯片，就PW5100（低功耗，外圍簡單），PW5200A是可調輸出電壓，可以輸出電壓根據外圍電阻來設置
關鍵詞： 所屬欄目：元器件知識 -
1.5V轉5V超簡潔的芯片電路圖
PW5100滿足1.5V轉5V的很簡潔芯片電路，同時達到了最少的元件即可組成DC-DC電路1.5V轉5V的升壓轉換器系統。
PW5100在1.5V轉5V輸出無負載時，輸入效率電流極低，典型值10
關鍵詞： 所屬欄目：元器件知識 -
1.5V轉3.3V升壓電源芯片
1.5V轉3.3V的電路圖需要材料：PW5100芯片，2個貼片電容，1個貼片電感。即可組成一個DC-DC同步升壓高效率電路圖，可提供穩定的3.3V輸出電壓.
1.5V轉3.3V的電源芯片
1.5V轉
關鍵詞： 所屬欄目：元器件知識
