日光燈電子鎮流器電路圖
時間:2010-12-22 22:20:50來源:原創 作者:admin 點擊:次
無

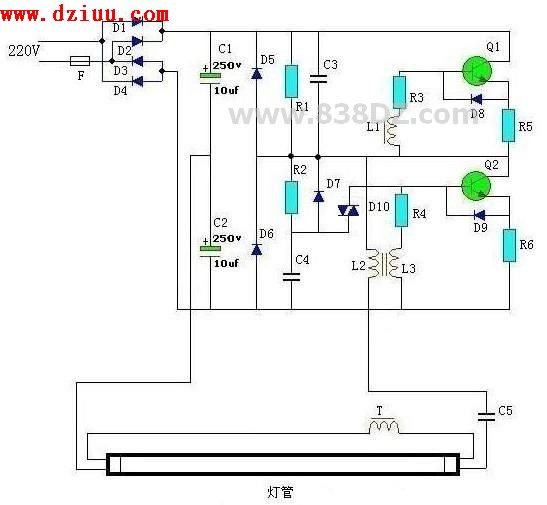

日光燈電子鎮流器電路
本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
零件：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
Q1 Q2=13003B
R1=470K
R2 =820K
R3 R4 10Ω
R5 R6 1Ω
D1 D2 D3 D4 D5 D6 D7 D8 D9=1N4007
D10=DB3
C3=1500P /630V
C4=0.022μ
C5= 5600P / 1200V
L1 L2 L3 套在一個磁環內
F 保險管
燈管36W/40W
