貴重家電防盜報警器

該貴重家電防盜報警器，具有體積小、響聲大的特點。適合家庭、旅館、機關等使用。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

工作原理本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

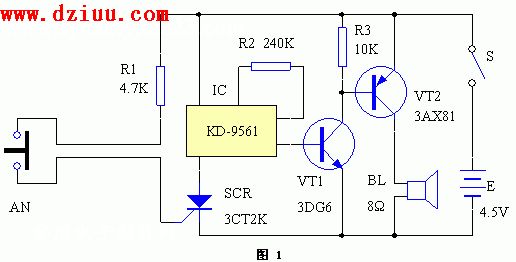

電路原理見圖1（點擊下載原理圖）。SCR、R1和AN組成可控硅觸發開關電路；IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時，AN受到家用電器的壓迫，使其兩常閉觸點斷開，SCR無觸發信號而阻斷，報警器不工作。當家用電器被搬起時，AN兩觸點自動閉合，SCR的觸發端經R1從電源正極獲得觸發信號，SCR導通，IC1通電工作，其輸出端輸出的警笛聲電信號經VT1、VT2功率放大，推動揚聲器發出宏亮的報警聲。，即使將家電放回原處或破壞掉AN，也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S，才能解除報警。

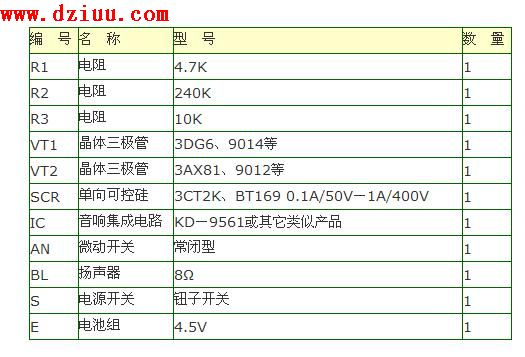

元器件選擇與制作

報警器部分可安裝在一塑料小盒內，放在易聽到報警聲的地方（如值班室等）。用雙股細線將AN引至家電擺放處，并將AN巧妙地安放在桌面、臺面或電視柜面等，保證AN能正確動作。
電路簡單，制作方便，成功率高。
