M37221M6-單片微電腦控制集成電路圖
1·功能特點
M37221M6集成電路內含頻段控制、I平方C數據和時鐘總線，鍵開關編譯碼、字符顯示、AV/TV轉換控制、制式切換控制、音調控制、調諧電壓控制、待機/開機控制、主時鐘晶振、字符顯示時鐘電路，以及其他各種控制電路。
2、引腳功能及數據
M37221M6集成電路采用42腳雙列直插式封裝，應用在TCL2911DZ銀佳系列彩電上，其集成電路的引腳功能及數據見表１所列。

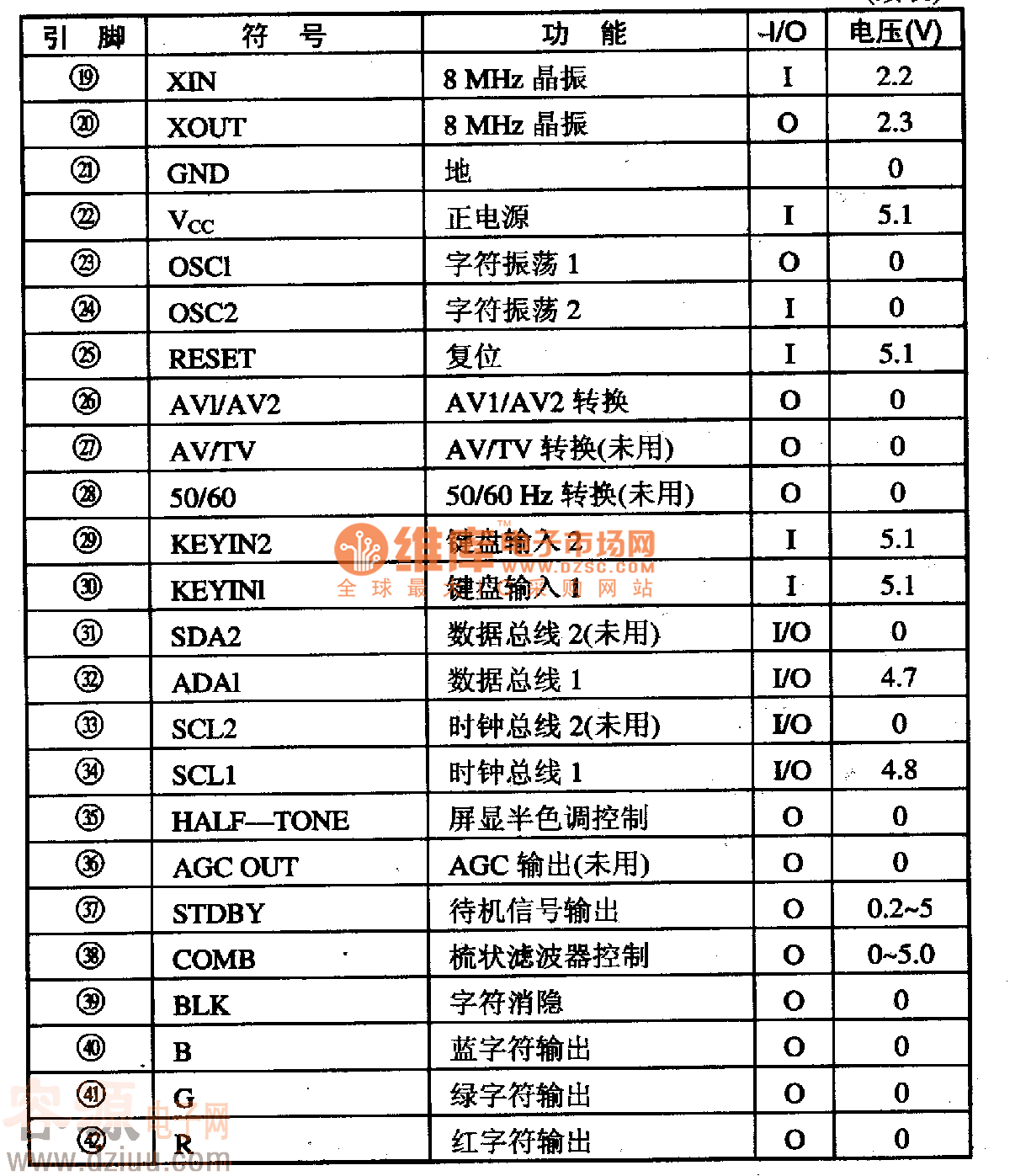

表1 M37221M6集成電路的引腳功能及數據
容－源－電－子－網－為你提供技術支持
