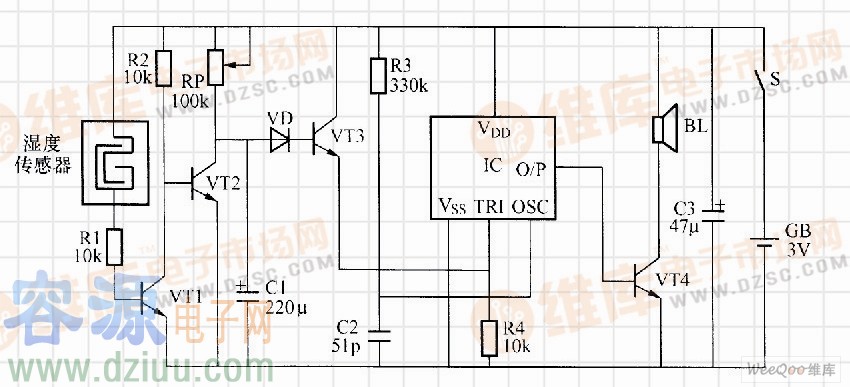

利用HFC5221構成的嬰幼兒尿床提醒電路

　　由圖可知，該嬰幼兒尿床提醒器由電源電路、溫敏傳感電路、語音電路等組成。其中，電源電路由電池GB、電源開關S、濾波電容C3組成。實際應用時，GB常選用2節5號電池串聯供電；S選用l×1撥動式小開關。
　　溫敏傳感電路由濕敏傳感器、晶體管VT1～VT3、延時電容C1、電位器RP等元件組成。實際應用時，濕敏傳感器常選用錄像機結露檢測用濕敏電阻器或在φ40mm的敷銅板上刻制兩個迷宮式電極代替；VT1～VT3均選用59014或3DG6型硅NPN晶體管；RP選用臥式微調電阻器或貼片式電位器。
　　語音電路由語音集成電路HFC5221及振蕩電阻R3等外圍元件、音頻放大晶體管VT4、揚聲器BL組成。實際應用時，VT4常選用S9013或C8050型硅NPN晶體管；BL選用8Ω、0.25～0．5W的微型電動式揚聲器。
　　電路通電后，當嬰幼兒未尿床時，濕敏傳感器A兩端的電阻值幾乎為無窮大，晶體管VTI截止，VT2導通，使隔離二極管VD和電子開關VT3均處于截止?fàn)顟B(tài)，HFC5221由于無高電平觸發信號觸發而不工作，即其O／P端無語音信號輸出，VT4處于截止?fàn)顟B(tài)，BL不發聲。提醒器工作于待機狀態。
　　一旦嬰幼兒尿床，濕敏傳感器兩端因尿液導電而由高阻狀態變換為低阻狀態，使VT1正偏導通，VT2截止，電源電壓經RP對電容器G1充電，當C1充電結束后（1～2min），隔離二極管VD與晶體管VT3相繼導通，VT3發射極輸出的高電平使HFC5221受觸發而工作，從其第7腳（O／P端）輸出語音信號，經VT4音頻放大后驅動揚聲器BL發出響亮的“注意換尿布”語音提醒聲。
