擴音機制作原理

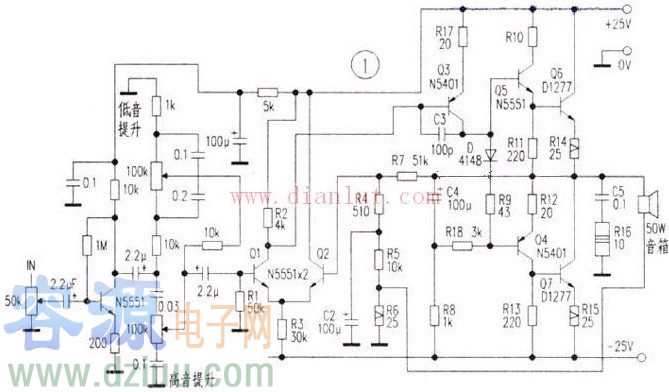

圖是一個擴音器的電路圖。本圖增加了由R4、R5、R6和C2組成的電流負回授，能有效消除揚聲器音圈感應電壓造成的失真，進一步提高了本機的音質。改變R9能改變本機工作狀態，R9值增大輸出向甲類工作狀態靠近，R9值變小輸出向乙類狀態靠近，43Ω是甲乙1類狀態。本機選管用500型萬用表測Q5、Q4的β值要接近，Q6、Q7的β值要接近，Q1、Q2的β值接近。
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/gongfangdianlu/y/15802586503632.shtml
本文標簽:
- 上一篇文章：分壓式電子管的倒相電路應用
- 下一篇文章：三級管和電阻構成的取樣放大電路圖
-
TDA2005S的公共汽車擴音機電路

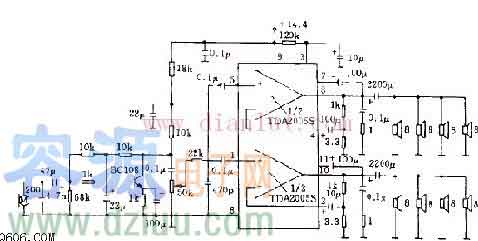

上圖所示為采用TDA2005S的公共汽車擴音機電路。該電路輸入端可接收來自話筒信號和收音機輸出的信號，該信號經低頻功率放大器TAD2005S放大后輸出兩組IO W的功率，一組驅動四個揚聲器，兩路輸出可帶動8個揚聲器發
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
CXA1019S收音機電路圖及引腳功能、電路參數
本文介紹CXA1019S收音機電路圖及引腳功能參數等，在收音機電路中，應用CXA1019S集成電路的很多，當然問題也出現很多，下面介紹CXA1019S電路原理。
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
TDA2005S構成的20w公共汽車收音機及擴音機電路

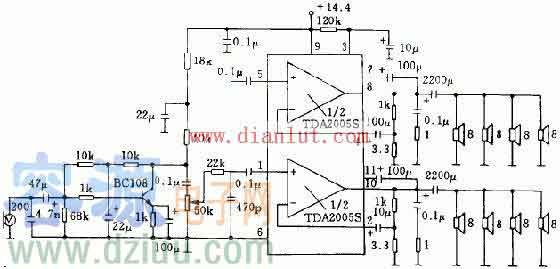

如圖所示電路，其工作原理為：本電路是采用TDA2005S雙低頻功率放大集成電路的公共汽車收音和擴音電路。圖中輸入端可以接話筒或收音機的低頻電壓放大輸出級。每個TDA2005S輸出10W功率，可帶4個揚聲器。兩路輸出可
