用EL156構建25W單端甲類膽機電路
如圖為用EL156構建25W單端甲類膽機電路。本機為雙聲道立體聲功放，圖中僅給出一個聲道的放大電路，另一聲道完全相同。
從圖中可以看出，本機采用兩級放大。前級用ECF80(國產型號為6F1)，功放級用ELl56膽，為單端甲類放大程式。通常前級包括前置放大與推動兩級放大，以滿足功放膽的推動要求。然而，ELl56性能優良，僅需20V左右的推動就可滿功率輸出，所以將前置級與推動合并為一級放大就可以了。在Hi—Fi功放中，應盡量減少放大級數，這樣才能減小信號在放大過程中的失真與變形。
前級放大膽ECF80為三極、五極復合膽，五極部分擔任信號放大，三極部分則作為五極放大中的負載。三極膽相當于一個非線性負載電阻，與五極膽中的非線性具有一定的抵消作用，從而使輸出中的失真減小(工作原理源于ZL94212716．1專利技術)。另外，膽中由于存在空間電荷效應，可以減小噪聲。一般與電阻負載相比可獲得較高的信噪比，能提高前級輸出的信號的質量。三極膽陰極接入可調電阻Wk調節Wk可改變?nèi)龢O膽內阻，從而使前級放大器處于合適的工作范圍，確保前級輸出有大干20V的動態范圍，以推動功放膽ELl56滿額輸出。實際上，本前級輸出范圍可達±100V，足以推動任何功放膽。
后級功率放大采用了超線性電路。超線性電路具有五極膽的高效率與三極膽的輸出特性，是膽管獨有的優秀功放電路。由于三極膽輸出內阻低，對揚聲器有較強的控制力，可使揚聲器阻尼良好，從而令發聲清晰、富于層次感。本機的超線性電路是通過電阻分壓實現的，簾柵極的負反饋電壓由：R5與R6的比值決定，無需從輸出牛上抽頭取得。這種“電阻分壓超線性電路”的好處是可通過改變R5、R6取得最佳簾柵動態負反饋電壓，使超線性電路的性能達到最優。還降低了輸出牛的繞制難度(原理詳見本刊2004年第12期的有關內容)。由于輸出牛繞制難度低，因此本機的輸出牛達到了較高的性能，加負載頻響可達120kHz以上，為功放整機的高水準奠定了堅實的基礎。
功放電路采用自給偏壓方式。ELl56陰極串有穩壓管DWl與電阻Rn。DWl產生20V左右的穩定陰極電壓，使ELl56有一合適的柵負壓工作點。RD僅為47Ω，但不可省略，它有穩定工作點與信號負反饋作用，可比較有效地減小功放級失真。
用EL156構建25W單端甲類膽機電路
容－源－電－子－網－為你提供技術支持本文地址：http://www.mnu8.com/gongfangdianlu/y/15873480963752.shtml
本文標簽:
- 上一篇文章：電腦麥克風電路原理圖
- 下一篇文章：麥景圖MC-275電子管功放電路圖
-
6P14小膽機的簡易制作過程
近年來有將膽管用于電腦的聲卡中，以提高音質。通常欣賞電腦等多媒體音樂放音的音量不大，主要供自己聽音．因此制作一部小功率膽機是比較合適的，不過小功率膽機在聽音時音量開得也較小，樂聲的低頻和力度以及動
關鍵詞： 所屬欄目：音頻功放電路 -
用EL34-B電子管超線性接法制作單端膽機電路
用EL34-B電子管超線性接法制作單端膽機電路 此線路前級采用6N9P-J接成SRPP線路，但略有改動，設有R4和R6串聯，在R4上形成的信號電壓Eg2經C2引入V2的柵極，調整R4的值可以調整Eg2，R4形成的自給柵負壓E1端為V2陰極
關鍵詞： 所屬欄目：音頻功放電路 -
采用6N1中u雙三極管設計膽前級電路
6N1是一只中μ雙三極管，μ=35，它具有R低、動態線性寬、頻率特性好、噪聲低等諸多優點，能承受較強信號輸入，并能給出足夠的輸出，既可用于電壓放大，又能用于倒相推動，在20世紀六七十年代可謂名噪一時，是各
關鍵詞： 所屬欄目：音頻功放電路 -
制作6p3p單端甲類膽機的設計
一、線路簡介 SRPP電路（亦稱并聯調整式推挽電路）是一種深受推崇的電路。該電路具有失真小、噪聲低、頻響寬等特點，是目前電子管功放電路中常見的優秀線路之一。 電路如上圖所示。VT1、VT2直流通路串聯，
關鍵詞： 所屬欄目：音頻功放電路 -
介紹6550膽機電路及6550EH推挽式電路
膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。電子管有的用于放大，有的用于潤色。膽機有他獨特的“膽味”，聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久不衰的長青樹，其
關鍵詞： 所屬欄目：音頻功放電路 -
采用6N8P的FU-7單端膽機電路
膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。 電子管有的用于放大，有的用于潤色。膽機有他獨特的"膽味",聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久不衰的長青樹，其顯
關鍵詞： 所屬欄目：音頻功放電路 -
6P15單燈小功放膽機電路電路圖
本制作的特色是將15K和360K電阻串聯，并聯在輸出變壓器初級兩端，中間連接處接簾柵極。因15K電阻的直流降壓作用，使6P15得到合適的簾柵電壓（160V左右）；同時15K電阻的音頻分壓，形成4%的簾柵極負反饋，一舉兩
關鍵詞： 所屬欄目：音頻功放電路 -
TDA1541A的膽機DAC電源電路的應用
TDA1541A設計的膽機DAC電源電路主要由7815,7805等元件構成。 電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條
關鍵詞： 所屬欄目：音頻功放電路 -
采用6P3P低頻功率放大制作推挽膽機電路
電路是常見的一級輸入放大加長尾倒相推動功放管。小管子是國產的6N1，功放管子也是國產的6P3P，輸出功率是25W。 6P3P：旁熱式陰極束射四極管/低頻功率放大。 :
關鍵詞： 所屬欄目：音頻功放電路 -
KD-156應用電路原理圖

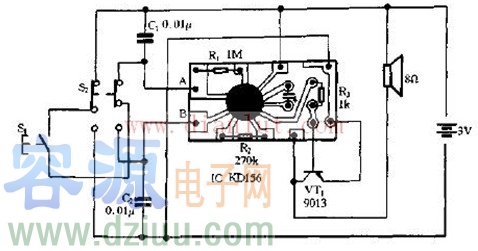

KD-156音樂集成電路可發出“叮咯”及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負
