用雙三極管ECC822電子管設計的OTL耳機放大器電路
如圖所示電路，用雙三極管ECC82(相當于E802C、E82CC、與北美12AU7、國產6N10型)作為放大器。此類管子l有指標優良和使用壽命長的特點。前置放大器要產生足夠的信號幅度去驅動耳機。管腳1、2、3、的三極管部分放大信號。輸入信號通過50kΩ音量控制對數式電位器P1(P1不在圖I中表示)到達電路板，再經過C1、R1直接輸給前置放大級，而R1、C1l提供必需負柵偏壓。增益實質上由R8決定。而最大輸入電壓由R2決定。R9是這樣確定．即把靜態陽極電流選在特性曲線最大可能的線性部分。在陽極上被倒相和放大的輸入信號通過C2耦合到第二級柵極。第二級陰極電阻被分成R5和R6兩部分。R5和R6串聯形成負載電阻。其分壓作用為柵偏壓選擇一個正確值。柵偏壓加到柵極之前經R4和C3退耦和穩定。由柵偏壓和相應特性曲線決定的陽極電流在R5和R6上形成壓降，嚴格地與電流成比例關系。此電壓接著經過耦合電容C4饋給耳機。為避免耳機插入時產生喀啦噪聲，接入R7保持輸出在DC信號地電位。上述僅介紹L(左)聲道電路工作原理。右聲道與此相同。
耳機放大器：
耳機放大器簡稱耳放。在耳機系統中，音源與耳機之間加入一個耳機放大器的環節，可以改善音質、調整系統的音色走向，這已經在耳機發燒友中形成共識。特別是千元以上較為高檔的耳機，使用耳機放大器后音質改善是明顯可聞的。雖然一般的音源（如CD機）上大多有耳機輸出插孔，但這個插孔背后的電路和用料普遍十分平庸。以CD機為例，一般都是用一片4556、4558等運放做放大，成本不過幾塊錢，音質如何可想而知。即使是較為高級的CD機，其耳機放大電路也很少有達到“發燒”水準的。筆者的天龍DCD-S10II是萬元級的CD機，但其耳機放大也只不過用了兩片JRC4558，雖然推動絕大多數動圈式耳機已足夠，但如果用高標準來衡量，還是不夠的，不能充分發揮出高檔耳機的真正實力。還有一些中高級音源，如馬蘭士CD17及以上型號，為保證音質，干脆不設耳機插孔，只能配合耳機放大器使用。
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/gongfangdianlu/y/ECC822-1559.shtml
本文標簽:
- 上一篇文章：高保真音調控制電路原理圖
- 下一篇文章：基于TA2022的立體聲功率放大電路
-
自制耳機放大器
自制耳機放大器，耳放即為耳機放大器，在耳機系統中，音源與耳機之間加入一個耳機放大器的環節，可以改善音質、調整系統的音色走向，這已經在耳機發燒友中形成共識。特別是千元以上較為高檔的耳機，使用耳機放大器后音質改善是明
關鍵詞： 所屬欄目：音頻功放電路 -
基于OPA2134設計耳機放大電路
OPA2134雙列8腳封裝，寬帶為8MHz，轉換速率為20V/us，輸入失調電壓為±0.5mv，具有8nv（HZ平方根）的噪聲密度，0.00008%的失真系數和20V/us的上升速度。 OPA2134其引腳功能如下：1、A放大器輸出；2、A放大器
關鍵詞： 所屬欄目：音頻功放電路 -
采用NE5532加晶體管設計耳機放大器
耳機放大器簡稱耳放。在耳機系統中，音源與耳機之間加入一個耳機放大器的環節，可以改善音質、調整系統的音色走向，這已經在耳機發燒友中形成共識。特別是千元以上較為高檔的耳機，使用耳機放大器后音質改善是明
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
基于NE5532制作9V便攜式耳機放大器電路原理圖
基于NE5532制作9V便攜式耳機放大器電路原理圖
NE5532是高性能低噪聲雙運算放大器（雙運放）集成電路。與很多標準運放相似，但它具有更好的噪聲性能，優良的輸出驅動能力及
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
OPA2604耳機功放電路原理圖
在國外網站上用OP234 或OP2134（雙運放）來做耳機放大器比較流行，因為該運放在低電壓工作時的性能不錯，這樣可以方便用電池來供電。做成便攜式的耳機放大器。 :
關鍵詞：功放集成電路AV放大器電路 所屬欄目：音頻功放電路 -
采用NE5532制作LC-KING A（甲）類耳機放大電路
NE5532是高性能低噪聲運放，與很多標準運放（如1458）相似，它具有較好的噪聲性能，優良的輸出驅動能力及相當高的小信號與電源帶寬。 （1）小信號帶寬：10MHz；（2）輸出驅動能力：600Ω，10V；（3）輸入噪聲
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -

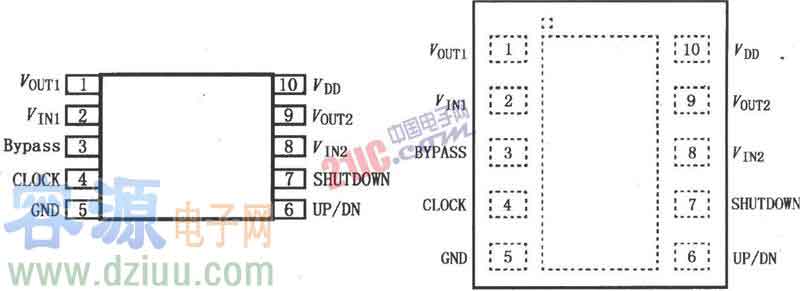

LM4811雙聲道耳機放大器電路原理圖
LM4811是雙聲道耳機放大器，采用5V電源供電，每個通道能夠輸出105mW連續平均功率，帶動16Ω負載，總諧波失真及噪聲(THD+N)僅為0.1％。LM4811不需要自舉電容和緩沖器，適于低功率的便攜式系統、蜂窩系統電話以及
關鍵詞： 所屬欄目：音頻功放電路 -
LM4911的OCL輸出耳機放大電路原理圖
LM4911是立體聲耳機放大器采用3．3V電源供電，每個通道能夠輸出40mW連續平均功率帶動16Ω負載，或每個通道輸出25mW連續平均功率帶動32Ω負載。 LM4911可采用單端電容耦合輸出或OCL輸出的結構，有低功耗關斷模
關鍵詞： 所屬欄目：音頻功放電路 -
LM4921雙聲道耳機放大器電路原理圖

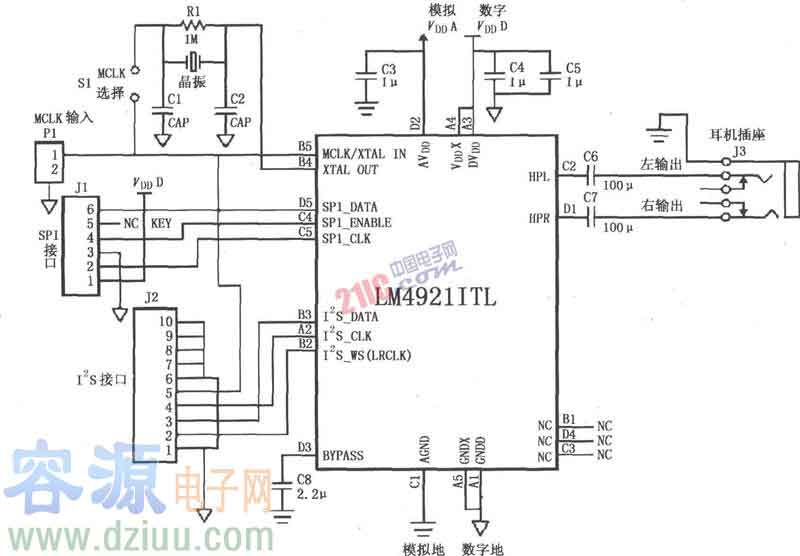

LM4921用于雙聲道耳機放大器電路由SPI接口總線J1輸入控制線信號：串行數據信號SPI-DATA，串行使能信號SPI-ENABLE，串行時鐘信號SPI-CLK。由I2S接口總線J2輸入全范圍的串行數字音頻信號：I2S數據信號I2S-DATA，I
