參數及最佳電壓LM1876電路圖、

　　LM1876能夠在4～8歐負載上每聲道輸出20W的連續功率，且諧波失真小于0.1% ,是一個立體聲音頻放大器，供電范圍20V-64V （+和-相加，即相當于+10V至+32V），BTL應用電路下，可以輸出40W左右的功率。

如圖所示為LM1876的雙電源供電音頻功率放大電路(括號內為放大器B引腳號，Ci根據應用需要選用)。音頻輸入信號由插座輸入，經過隔離電阻RB到LM1876的8腳，內部功率放大器A放大后從3腳輸出加到揚聲器；輸出端反饋電阻Rf回放大器輸入端7腳；正電源 VCC、負電源-VEE分別接在2腳和4腳，并且采用電解電容Cs作為電源去耦濾波。LM1876具有熱保護功能，當溫度上升到165℃時電路關斷，溫度降到155℃時重新開始工作，溫度接著又上升，再次上升到165℃就再次關斷。使用LM1876時，選用散熱片應根據工作時結溫低于溫度保護起控點的原則，并且散熱片與LM1876接觸的熱阻要小。

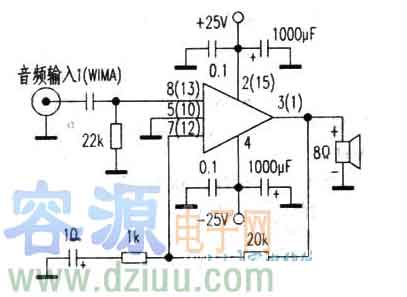

LM1876電路圖：

本文筆者按有關LM1876的電路圖，組裝了功放。檢查電路無誤，用直流+28V給功放板供電，測功放板上正、負電壓正常，可是測中點電壓(用500型萬用表10V擋)卻大于10V。經過分析原電路圖只有反饋電阻，而輸入端⑧和13腳缺對地電阻。在輸入端加上22k對地電阻后，開機用500型萬用表的直流2．5V電壓擋測中點電壓，指針幾乎不動。焊機成功。

實際上LM1876的輸入端是差分電路，只有給基極(輸入端)對地加上這一電阻，基極上(輸入端)才能得到一個小的電壓，LM1876才能正常工作。正確的電路如下圖所示。

LM1876經典電路：

LM1876最佳電壓：

通過測試，LM1876最佳電壓值正負25V就很好，注意LM1876散熱問題，

LM1876參數：

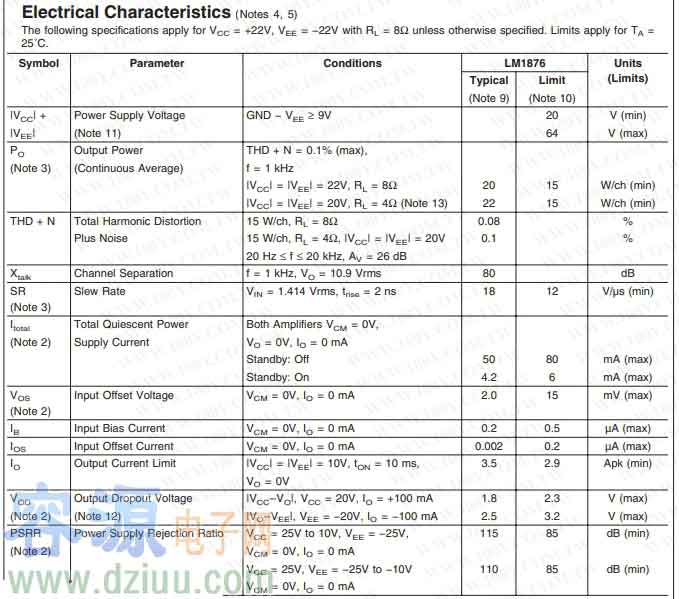

LM1876參數只收集到英文版的，沒有找到中文版。參數如下：

容－源－電－子－網－為你提供技術支持
