LM4901音頻功率放大電路原理圖
LM4901音頻功率放大電路原理圖
工作原理：音頻信號輸入后，經過Ci、Ri耦合加到放大器的反相輸入端（5腳），而放大器的同相輸入端（4腳）則通過CB交流接地，功率放大后從Vo1（6腳）和Vo2（10腳）以電橋輸出的形式加到揚聲器。LM4901內部有兩個放大器，第一個放大器增益由外部電阻RF、R的比值決定，第二個放大器增益由內部兩個20kΩ電阻固定為1.LM4901以電橋差動形式輸出時，功率放大器電路的增益Av=-RF/Ri.LM4901電橋差動輸出形式的最大功耗為PD（MAX）=4VCC2/2π2RL,通常是單端輸出形式的4倍。SDMode腳（3腳）用于選擇關斷電平，若該腳接地，當Shutdown腳（1腳）為低電平時微功率關斷，當1腳為高電平時放大器全功率工作；若該腳接VDD,當1腳為低電平時放大器全功率工作，當1腳為高電平時微功率關斷。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/gongfangdianlu/y/LM4901-1122.shtml
本文標簽:
- 上一篇文章：LM4906音頻功率放大器電路原理圖
- 下一篇文章：LM4819設計的高增益音頻放大電路原理圖
-
簡單TDA2030音頻功率放大電路
TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
關鍵詞： 所屬欄目：音頻功放電路 -
音頻功率放大器電路的應用
該電路是一個以LM741型運算放大器為基礎構成的倒相放大器，用于驅動晶體管互補對Q1和Q2.運算放大器的反饋回路包括兩個晶體管的基極-發射極結。這種電路配置有助于減小失真。通宵發射極-基極結的電壓降低大約0.6
關鍵詞：音頻放大器電路圖音響電路圖 所屬欄目：音頻功放電路 -
雙聲道音頻功率放大器電路圖分析
本文主要對雙聲道音頻功率放大器電路圖進行了分析，希望對你的學習有所幫助。
圖是2×30W雙聲道音頻功率放大器，其核心器件ICl采用高保真音響功放集成電路STK465，該電路內包含兩個性能指標完全相同的功率
關鍵詞： 所屬欄目：音頻功放電路 -
廉價的高性能音頻功率放大器電路
本電路設計的音頻功率放大器高質量低花費，不僅可用于汽車上，也可用于小型便攜式音樂中心。該功率放大器是低通道沒有附加另外的放大器，低頻通道的揚聲器經濾波器接到二個立體聲通道的輸出端，其中一個信號反
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
簡易實用音頻功率放大器
如圖所示，電路選用了集成雙運算放大器LM358作為電壓放大器，第一級為前級反相放大器，它將微弱的信號進行電壓放大，第二級構成緩沖隔離放大器，其特點輸入阻抗高、輸出阻抗低，從而提高了前級運放帶負載能力，
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
大功率80W音頻功率放大器電路圖
功率放大電路通常作為多級放大電路的輸出級。在很多電子設備中，要求放大電路的輸出級能夠帶動某種負載，例如驅動儀表，使指針偏轉；驅動揚聲器 ,使之發聲；或驅動自動控制系統 中的執行機構等�？傊蠓糯�
關鍵詞： 所屬欄目：音頻功放電路 -

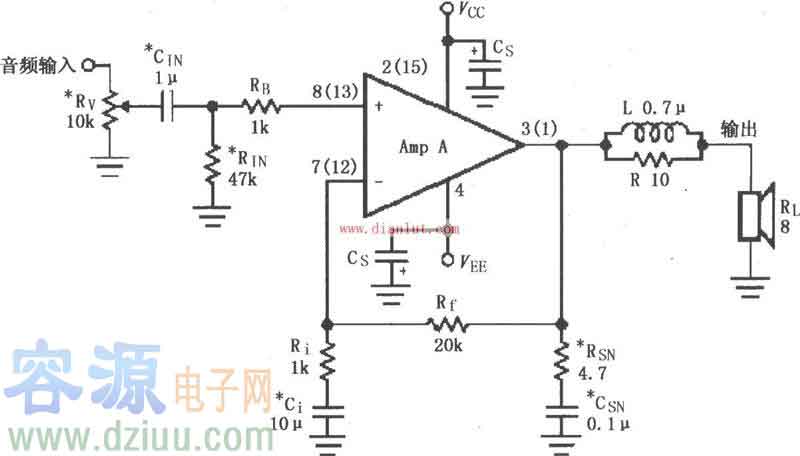

基于LM1876設計的輔助音頻功率放大電路圖
LM1876用于輔助音頻功率放大電路。音頻輸入信號經過電位器RV、CIN、RB后加到LM1876的輸入端8腳，放大后由3腳輸出，經過L、R送到揚聲器。RV為音量電位器，用于調節音量大��；RIN為設置放大器直流偏置工作點，同時
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
LM4819音頻功率放大電路原理圖
工作原理：音頻信號輸人后，經過Ci、Ri耦合加到放大器的反相輸入端（4腳），而放大器的同相輸入端（3腳）則交流接地，放大后的信號從5、8腳輸出。5、8腳之間接負載，如揚聲器，由此構成反相功率放大電路。為了避
關鍵詞：功放集成電路音頻放大器電路圖 所屬欄目：音頻功放電路 -
LM4906音頻功率放大器電路原理圖
工作原理：音頻信號輸入后，經過C2耦合加到放大器的反相輸入端（4腳），功率放大后從Vo1（5腳）和Vo2（8腳）以電橋輸出的形式加到揚聲器。LM4906內部有兩個放大器，第一個放大器的增益可由增益選擇端（3腳）控制
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -
LM4910雙聲道放大器電路原理圖
LM4910用于雙聲道放大器的典型電路左、右聲道音頻信號分別輸入LM4910(MSOP／SO封裝)的1、2腳，經過內部放大器放大后分別由8、7、6腳輸出，直接加到各自聲道的揚聲器上。放大器增益Av=-Rf／Ri，最大功耗由PDMAX=
關鍵詞： 所屬欄目：音頻功放電路 -
LM4765音頻功率放大電路原理圖
如圖所示電路主要由LM4765音頻功率放大集成模塊及電阻電容等元件構成。 :
關鍵詞： 所屬欄目：音頻功放電路 -
CS3511應用于立體聲高效D類音頻功率放大電路
CS3511是立體聲10W高效D類音頻功率放大器，不需要散熱器。CS3511集成了過流，過壓和超溫保護以及誤差報告。 系統級動態范圍為99dB，5W輸出時的THD+N為0.025%,通路間隔離為-104dB，單電源9-12V工作，主要用于
關鍵詞：音響電路圖音頻放大器電路圖AV放大器電路 所屬欄目：音頻功放電路 -

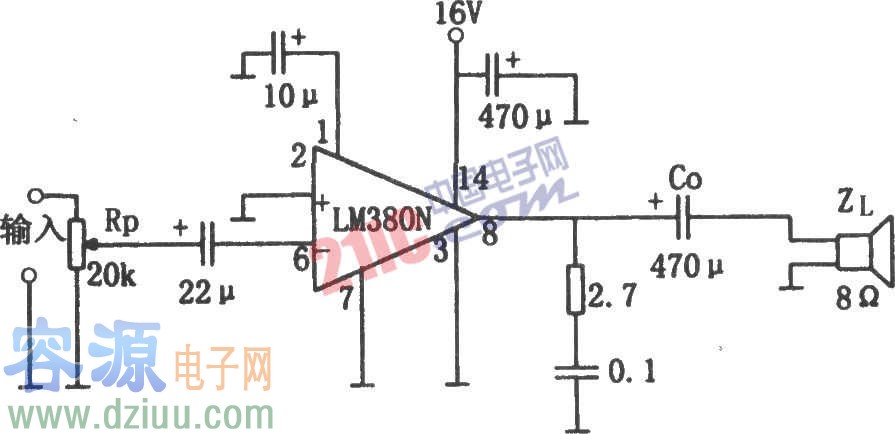

LM380構成的2W簡單音頻功率放大器電路
