STK2100-HI-Fi高保真音響
眾多的發燒人都喜歡使用三洋公司的STK系列功率放大器電路，如STK4131. STK4191等，但美中不足的是這些功放采用晶體管輸出，其頻響、失真及動態范閑等指標都個高。這里介紹一種性能優良的高保真功放音頻混合集成電路STK2100 IISTK2100 II為發燒級大功率功放集成電路。其輸出使用了具有電子管特性的功率場效應管。輸出功率為100WX2，頻響為10Hz～20kHz，電路工作電壓最低為士12V，最高為士50V，失真度為0.001％。用它制作優質功放其外圍電路十分簡潔，失真小，頻帶及輸出功率等參數都達到了優良指標。電路如圖5-84所示，VD3為揚聲器橋式檢拾電路，當功放電路正常時，R、L只有交流信號，沒有直流電壓，檢拾電路不工作，VTI截止，VT2、VT3導通，K吸合.功放輸出接通揚聲器。當電路出現故障時，VT1導通，VT2、VT3截止，K釋放，揚聲器得到廠有效的保護。
二、HI-Fi特點
IC1為發燒級低噪聲、高轉換率運算放大器NE5535,NE5535輸出電路為PNP-NPN 全對稱互補結構，有一定靜態電流偏置，內電路十分簡潔。它具有開環頻響、高的單位增益帶寬。高的轉換速率、開環失真小、噪聲小及瞬時態特性好等優點，用它做Hi-Fi音頻前置電路不失為一塊理想芯片，并被譽之為運放之皇。
它在音頻應用場合提供非常低的失真度和高質量的音色,還具有了高增益、快速轉換速率、寬功率帶寬、大輸出電壓擺幅、大電流能力和非常寬的電源范圍...
本電路電源變壓器選用250W環型“火牛”，功放與前置電源分開供電，加之選用優質高容量電解電容，因此儲備功率己足夠大。電路中的所有電阻均為優質金屬膜電阻。電容選用鉭及CBB電容。故此整機高音粒粒人微，中音明亮透徹，低音結實渾厚，具有“膽”機風
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/gongfangdianlu/y/STK210080983761.shtml
本文標簽:
- 上一篇文章：功放TDA2007電路圖
- 下一篇文章：由三極管與LM386組成功放電路制作語音放大電路
-
YXC有源晶振為功放音響提供時鐘方案
在功放音響設備中，晶振作為關鍵的元件，對于電路的穩定性和性能發揮起著至關重要的作用。然而，不正確使用晶振可能導致一系列問題，如播放雜音等，因此對其進行優化十分重要。
關鍵詞： 所屬欄目：電子基礎 -
導熱硅膠片是AI智能音響散熱設計的得力幫手
AI智能音箱在電路板上有很多電子元器件，如：主控芯片、內存等這些，它們之間產生的熱量是相當大的，處理解決熱量傳導問題是不可避免的，采取解決方案就是應用導熱硅膠片。在電路板屏蔽罩內部，內存、PMIC、處理器也會使用到導熱硅膠片來加強散熱性能。
關鍵詞： 所屬欄目：電源電路 -
LM2808電視音響系統
一個LM2808用來擴大4.5MHz音頻，限制，檢測和音頻放大的中頻放大器。如果中心頻率必須被改變，L1/C4就會改變，音頻輸出是0.5W，R3是音量控制。 :
關鍵詞： 所屬欄目：音頻功放電路 -
TDA2004汽車音響前級放大器
圖示只有該電路的一個通道，其他的實際上是一個副本。這個電流的輸入來自于你汽車的收音機揚聲器輸出。這個輸入被分成兩條路徑；一條路徑是一個高功率分配器（由R8到R10組成）提供4.5Ω的電阻來使得電流的輸入抗阻
關鍵詞： 所屬欄目：音頻功放電路 -
雙節鋰電池供電20W+2×10W移動2.1音響音頻放大升壓充電
深圳市永阜康科技有限公司推出基于CS8611E單芯片移動2.1聲道藍牙音箱解決方案。采用雙節鋰電池串聯8.4V做電源，再加一個升壓芯片CS5036E升壓到12V給CS8611E供電，實現20W+2×10W輸出；而充電采用CS5090E USB 5V輸入兩節鋰電池串聯8.4V充電管理芯片，非常方便。在鋰電池為電源的狀態下提供媲美傳統2.1音箱的聽覺體驗。
關鍵詞： 所屬欄目：專業功放電路 -
簡易迷你發燒音響的制作
自制了一套音響，是將普及型的AM/FM汽車收放機從電位器前取出信號作音源，用6N3和6P14電子管作功放。老式的飛樂橢圓型喇叭加上一個簡易木盒子作音箱。功放電路見圖。 :
關鍵詞： 所屬欄目：音頻功放電路 -
3D音響立體聲功放基于LM4832的設計
LM4832是單片集成電路，提供立體聲音頻功率放大器、音調（高音和低音）和音量控制，能夠輸出250mW功率帶動8Ω負載，或輸出90mW功率帶動32Ω負載，總諧波失真及噪聲（THD N）低于1.0%。LM4832有兩個輸入話筒前置
關鍵詞：功放集成電路重低音電路圖AV放大器電路 所屬欄目：音頻功放電路 -
DY336設計的音響前級放大電路的簡介
如圖所示電路是功放前級的其中一路放大電路。電路采用3只DY336低噪聲、高品質運放。其中A1用作輸入信號的緩沖跟隨器，以減輕信號源的負擔。A2和RPl組成負反饋音量調節器，這種音量的調節方式能減小RPl阻值變化所
關鍵詞： 所屬欄目：音頻功放電路 -
OPA502構成的組合音響放大器電路
該高保真組合音響放大電路使用了超低噪聲精密運放OPA27作為前置放大。該電路最大輸出功率可達150W。OPA27采用同相輸入方式可提高其輸入阻抗，當電源電壓為±15V時，其輸出線性動態范圍±12V。當輸出功率為50W時
關鍵詞： 所屬欄目：音頻功放電路 -
高保真功放集成電路sTK6153組成的2×100W功放電路示意
如圖所示是2×100W雙聲道功率放大器，該電路采用了一塊雙聲道高保真前置放大集成電路sTK3048A和兩塊高保真功放集成電路sTK6153及外圍元器件組成。sTK3048A內部包含兩組獨立的前置激勵運放，具有極低的失真和足夠
關鍵詞： 所屬欄目：音頻功放電路 -
高保真鎖相環調頻立體聲的無線發射機電路
發射機就是可以將信號按一定頻率發射出去的裝置。是一個比較籠統的概念。廣泛應用與電視，廣播，雷達等各種民用，軍用設備。主要可分為調頻發射機，調幅發射機，光發射機，哈里斯發射機等多種類型。 :
關鍵詞： 所屬欄目：音頻功放電路 -
高保真功放電路圖
要求直流工作電壓正負15V，在8歐姆負載下輸出功率不小于20W，效率不小于30％，失真度不大于0.5％，頻率響應：20H至30KH的范圍內正負小于3dB，設計方案：功率輸出部分要求用分立元件設計，信號處理部分可采用集成
關鍵詞：音頻放大器電路圖音響電路圖 所屬欄目：音頻功放電路 -
LM1876的多媒體Hi-Fi功放電路原理圖
本電路相當簡潔，音效處理采用加拿大QSOUND公司的單片QS7779虛擬環繞電路。由于該電路內置了杜比定向邏輯和杜比數碼混合信號解碼器。不僅能使普通的立體聲信號進行效果增強，當播放的是DVD的杜比數碼信號時也能
關鍵詞： 所屬欄目：音頻功放電路 -
555制作汽車音響揚聲器保護電路原理圖
揚聲器保護電路如圖1所示。主要由中點電位檢測電路、延時電路及繼電器等組成。電路工作過程是： 在接通音響電源的瞬間，因電容C3兩端電壓不能突變，可視為短路，則時基電路555的②、⑥腳電位高于2/3 Vcc，故
關鍵詞： 所屬欄目：音頻功放電路 -
高保真音調控制電路原理圖
2N5488截型場效應晶體管提供高輸入阻抗和低噪音特性，使運算放大器反饋音頻調節控制電路得到緩沖。 :
關鍵詞： 所屬欄目：音頻功放電路 -
音響音量簡單遙控電路及原理
Ｙ為與發射器配對的接收模塊，Ｓ為四位無線遙控發射器。Ｙ的各輸出端經ＢＧ１～ＢＧ５放大后，將四路互鎖存數據控制輸出端信號轉換成非鎖存形式，并通過繼電器Ｊ１～Ｊ４對電機Ｍ１、Ｍ２進行正反控制。Ｍ１控制
關鍵詞：音響電路圖 所屬欄目：音頻功放電路 -
LA4162 音響IC電路圖
-
LA4190 音響IC電路電路圖
-

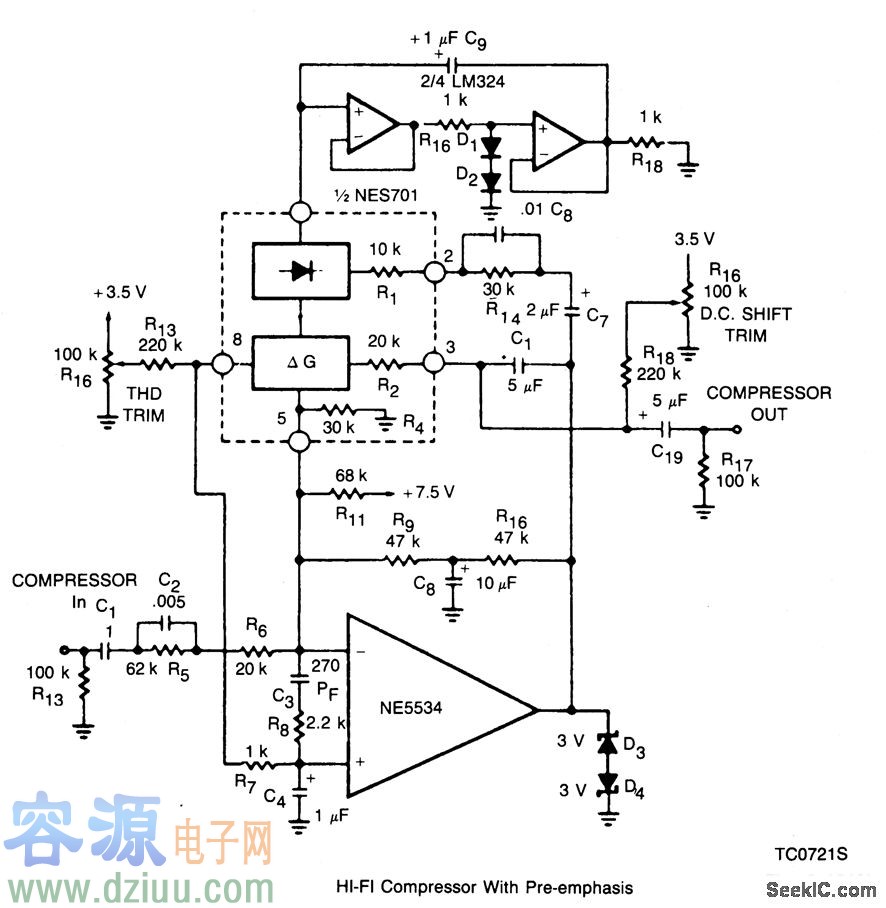

基于NE5534制作高保真壓擴器電路
