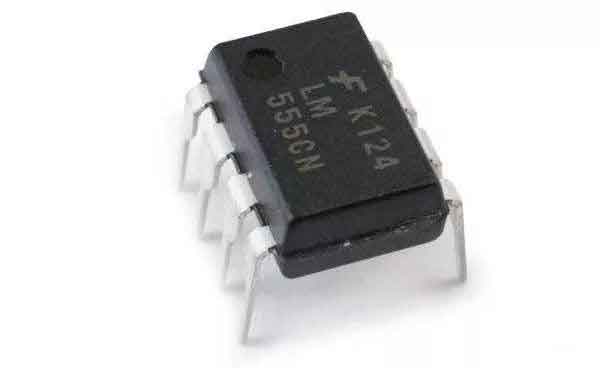

555定時器是美國Signetics公司1972年研制的用于取代機械式定時器的中規模集成電路，因輸入端設計有三個5kΩ的電阻而得名。此電路后來竟風靡世界。目前，流行的產品主要有4個：BJT兩個：555，556（含有兩個555）；CMOS兩個：7555，7556（含有兩個7555）。

初識555定時器

555定時器是一種模擬和數字功能相結合的中規模集成器件。一般用雙極型（TTL）工藝制作的稱為 555，用互補金屬氧化物（CMOS ）工藝制作的稱為 7555，除單定時器外，還有對應的雙定時器 556/7556。555 定時器的電源電壓范圍寬，可在 4.5V~16V 工作，7555 可在 3~18V 工作，輸出驅動電流約為 200mA，因而其輸出可與 TTL、CMOS 或者模擬電路電平兼容。

555 芯片是極其多用途的芯片，有著多達數百的不同應用包括時基計時或是開關以及電壓控制的振蕩器和調節器。

對于接觸過數字電路或者模擬電路的人來說，555芯片絕對算的上是經典的。憑借著其低廉的成本和可靠的性能，廣泛的被應用到各種電器上，包括儀器儀表、家用電器、電動玩具、自動控制。

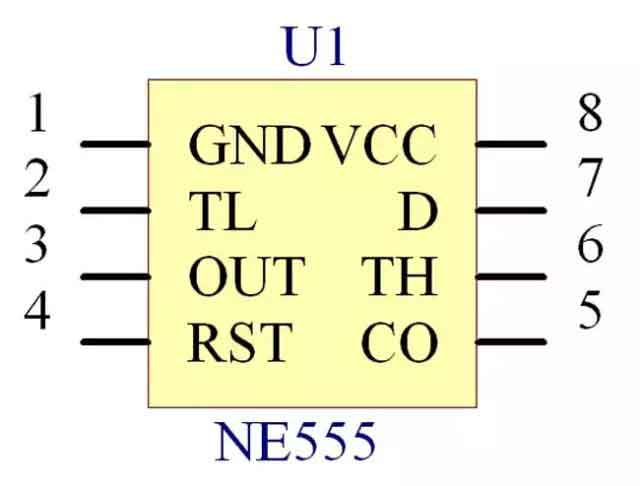

555定時器的引腳圖

它的各個引腳功能如下：

1腳：外接電源負端VSS或接地，一般情況下接地。

2腳：低觸發端TL，該腳電壓小于1/3 VCC時有效。

3腳：輸出端OUT。

4腳：直接清零端RST。當此端接低電平時，則時基電路不工作，此時不論TL、TH處于何電平，時基電路輸出為“0”，該端正常工作時應接高電平。

5腳：CO為控制電壓端。若此腳外接電壓，則可改變內部兩個比較器的基準電壓，當該腳不用時，應將該腳串入一只0.01μF（103）瓷片電容接地，以防引入高頻干擾。

6腳：高觸發端TH，該腳電壓大于2/3 VCC時有效。

7腳：放電端。該端與放電管T的集電極相連，用做定時器時電容的放電引腳。

8腳：外接電源VCC，雙極型時基電路VCC的范圍是4.5 -16V，CMOS型時基電路VCC的范圍為3-18V，一般用5V。

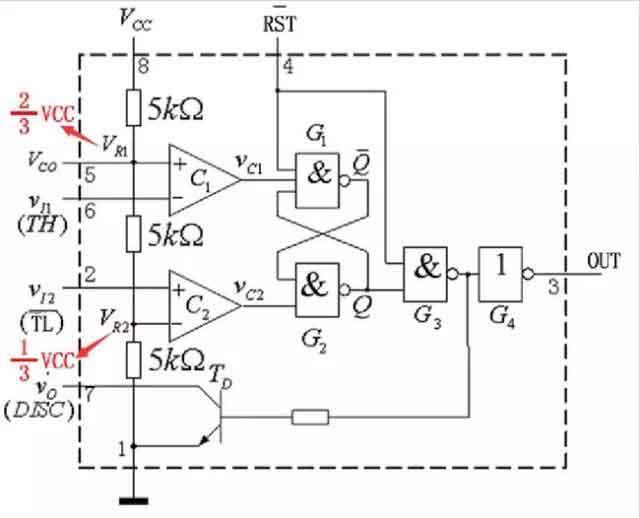

555定時器的內部結構

它內部包括兩個電壓比較器，三個5K等值串聯電阻，一個 RS 觸發器(由G1和G2構成)，一個放電三極管T 及功率輸出級。它提供兩個基準電壓VR2(1/3 VCC) 和VR1(2/3 VCC)，如下圖所示。

555 定時器的功能主要由兩個比較器決定。兩個比較器的輸出電壓控制RS 觸發器和放電管T的狀態。在電源與地之間加上電壓，且當5腳懸空時，則電壓比較器 C1 的同相輸入端的電壓為2/3VCC，C2反相輸入端的電壓為1/3VCC。若低觸發輸入端 TL的電壓小于1/3 VCC，則比較器C2的輸出為 0，可使 RS 觸發器置 1，使輸出端 OUT=1，即輸出高電平。如果高觸發端TH的電壓大于 2/3 VCC，同時 TR端的電壓大于1/3 VCC，則 C1 的輸出為 0，C2 的輸出為 1，可將 RS 觸發器置 0，使輸出端OUT=0，即輸出低電平。

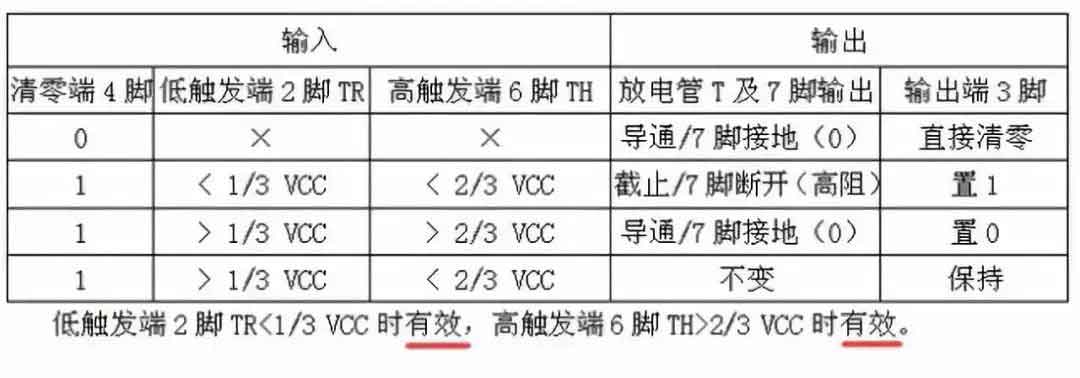

綜上所述，在8腳接電源VCC，1腳接地，5腳未外接電壓的條件下，555時基電路的邏輯功能表如下：

555定時器三種工作模式

1、單穩態模式

在此模式下，555功能為單次觸發。應用范圍包括定時器，脈沖丟失檢測，反彈跳開關，輕觸開關，分頻器，電容測量，脈沖寬度調制（PWM）等

2、無穩態模式

在此模式下，555以振蕩器的方式工作。這一工作模式下的555芯片常被用于頻閃燈、脈沖發生器、邏輯電路時鐘、音調發生器、脈沖位置調制（PPM）等電路中。如果使用熱敏電阻作為定時電阻，555可構成溫度傳感器，其輸出信號的頻率由溫度決定

3、雙穩態模式

在DIS引腳空置且不外接電容的情況下，555的工作方式類似于一個RS觸發器，可用于構成鎖存開關

555可實現的功能

1、單穩態觸發器（用于定時延時整形及一些定時開關中）

2、多諧振蕩器（組成信號產生電路）

3、施密特觸發器（用于TTL系統的接口，整形電路或脈沖鑒幅）

555常見應用及原理解析

單穩類電路

單穩工作方式，它可分為3種。見圖示。

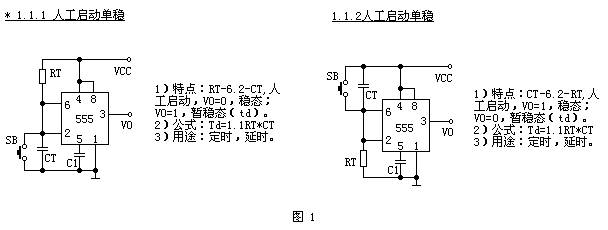

第1種（圖1）是人工啟動單穩，又因?yàn)槎〞r(shí)電阻定時電容位置不同而分為2個不同的單元，并分別以1.1.1 和1.1.2為代號。他們的輸入端的形式，也就是電路的結構特點是：“RT-6.2-CT”和“CT-6.2-RT”。

第2種（圖2）是脈沖啟動型單穩，也可以分為2個不同的單元。他們的輸入特點都是“RT-7.6-CT”，都是從2端輸入。1.2.1電路的2端不帶任何元件，具有最簡單的形式；1.2.2電路則帶有一個RC微分電路。容－源－電－子－網－為你提供技術支持
