NE555制作過壓過流保護電路及原理圖
NE555制作過壓過流保護電路及原理圖

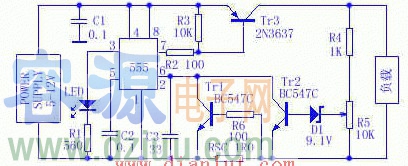

當電源供給電壓或負載吸取的電流太大時，下圖電路可斷開負載給出故障指示。正常工作時，Tr1和Tr2均截至，555復位，555中的放電晶體管導通，它從Tr3處開飽和，電源5~12V便直接送主負載。當負載吸取電流超過規定值時，Rsc上壓降增加，使Tr1導通，555被觸發，于是內部放電晶體管截止，跟著Tr3也截止，將電源與負載隔離，這是555處于單穩狀態，單穩時間一到，只要負載過流現象不排除，555又重新觸發，Tr3繼續將負載隔離。若負載出現過壓，則經R4、R5、D1后Tr2導通，也使555觸發，Tr3這時也將負載隔離。對于過流或過壓，555③腳均將輸出高電位，使LED發光，表示負載處于隔離狀態。由于Tr3或者處于飽和，或者處于截止，因此只用一只功率晶體管便可工作。
