制作要點：

熱敏傳感器BG1可用耐溫的細軟線引出，并將其連同管腳接頭裝入。一電容器鋁殼內，注入導熱硅脂，制成溫度探頭。使用時，把該溫度探頭放在適當部位即可。

家用電器、照明燈等電源的開或關，常常需要在不同的時間延遲后進行，本電源插座即可滿足這種不同的需要。

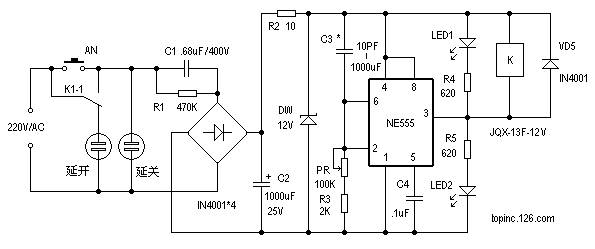

工作原理：電路如圖所示，它由降壓、整流、濾波及延時控制電路等部分組成。

按下AN，12V工作電壓加至延遲器上，這時NE555的②腳和⑥ 腳為高電平，則NE555的③ 腳輸出為低電平，因此繼電器K得電工作，觸點K1-1向上吸合，這時“延關”插座得電，而“延開”插座無電。

這時電源通過電容器C3 、電位器RP、電阻器R3至“地”，對C3進行充電，隨著C3上的電壓升高，NE555的②、⑥腳的電壓越來越往下降，當此電壓下降至2/3Vcc 時，NE555的③腳輸出由低電平跳變?yōu)楦唠娖剑@時繼電器將失電而不工作，則其控制觸點恢復原位，則“延關”插座失電，而“延開”插座得電。就這樣滿足了不同的需求，LED、LED2作相應的指示。

本電路只要元器件是好的，裝配無誤，裝好即可正常工作。

延時時間由C3及PR+R3的值決定，T≈1.1C3(PR+R3)。RP指有效部分。C3可用數十pF至1000μF的電容器，(PR+R3)的值可取2K～10MΩ。

C1的耐壓值應≥400V，R1的功率應≥2W，AN按鈕開關可選用K-18型的，繼電器的型號為JQX-13F-12V。其它元器件無特殊要求。

新穎實用的直流低壓穩壓電源

開關電源部分的VD1－VD4、R1、C1、C2組成整流濾波電路。NE555和R2、R3、C4、VD6等元件組成多諧振蕩電路，其頻率約20KHz。R4、C3、VD5組成降壓穩壓電路，為NE555提供12V工作電源。大功率管VT1及變壓器T構成開關電路。VT1的工作狀態由NE555的③腳控制，導通時間由脈沖寬度決定，調整R3即可改變脈沖寬度。脈沖寬度變寬，輸出電壓升高；脈沖寬度變窄，輸出電壓降低。VT2及R8、R9、C6組成過流保護電路。當負載過重或發生短路故障時，VT2導通，強迫NE555復位停振，從而保護VT1不致?lián)p壞。C7、R10為保護網絡，防止VT1的c-e結被瞬間脈沖擊穿。兩個次級繞組經整流濾波后分別輸出20V及12V。

為了使制作簡單，開關電源設計成不能自動穩壓的，其功能類似于變壓器，只是實現輕型化的隔離降壓作用，穩壓功能由后面的穩壓電路實現。12V直流電壓經7805穩壓后輸出+5V電壓；20V直流電壓送至可調穩壓電路。兩者不共地，以便于進行加減組合輸出多種電壓。

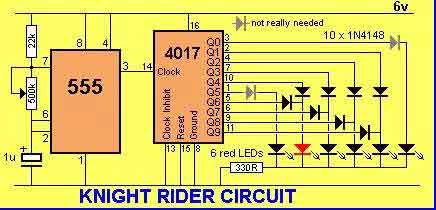

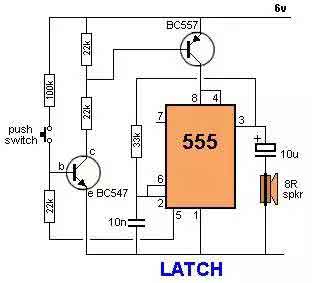

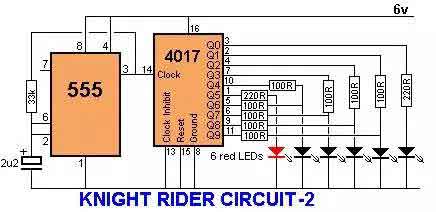

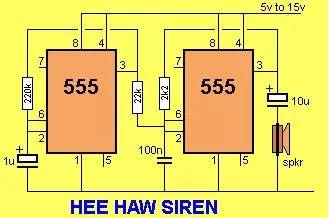

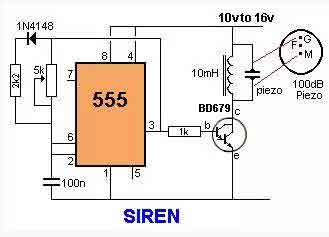

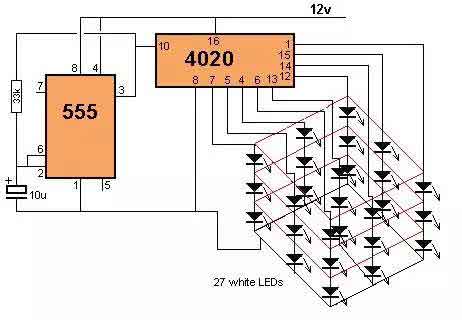

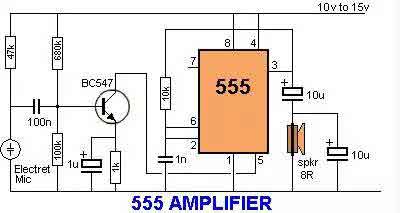

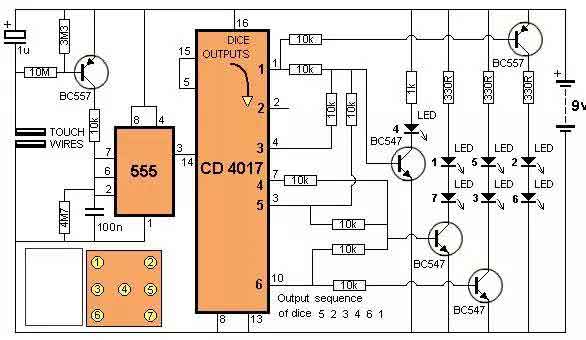

41個555定時器的經典設計項目
